Примеры обмерных планов: квартира, офис, коммерческое помещение

Коротко: примеры обмерных планов помогают заранее выбрать состав выдачи: PDF для просмотра и печати, DWG для проектной работы, ведомость помещений для площадей, фотофиксацию для сложных узлов. Для квартиры, офиса и коммерческого помещения нужны разные акценты, поэтому перед выездом лучше определить, кто будет работать с файлами и какие решения по ним примет.

КвартираГеометрия комнат, проемы, высоты, санузлы, кухня, мебельные зоны.

ОфисOpen-space, кабинеты, колонны, переговорные, инженерные шахты и проходы.

КоммерцияТорговый зал, входная группа, подсобки, мокрые точки, оборудование.

Что показывает хороший пример обмерного плана

Хороший пример отвечает на практический вопрос: сможет ли дизайнер, архитектор, мебельщик, арендатор или подрядчик работать по этим файлам без повторного выезда. На плане должны читаться размеры, проемы, высоты, ниши, короба, колонны, инженерные выводы и назначение помещений.

Для просмотра обычно достаточно PDF. Для проектирования, fit-out, мебели, перепланировки и рабочих чертежей чаще нужен DWG. По задаче можно заранее согласовать данные для ArchiCAD или SketchUp, если дальнейшая работа ведется в этих программах. Для объекта перед договором или сделкой подойдет формат обмера коммерческого помещения перед арендой или покупкой.

Обратите вниманиеПеред заказом обмера полезно показать исполнителю нужный тип результата: простой план с размерами, комплект для дизайн-проекта, офисный план для fit-out, ведомость помещений для аренды или отдельные листы по инженерным зонам.

Скачать PDF-примеры обмерных планов

Три варианта готовых чертежей: квартира, отдельное помещение и крупный коммерческий объект. По ним видно, какие данные попадают на лист и насколько подробно оформлены размеры.

PDF5 страницКвартираКомплект листов с общим планом, ведомостью чертежей и привязками.Скачать PDF PDF1 листОтдельное помещениеПлан с размерами, экспликацией, примечаниями и условными обозначениями.Скачать PDF PDF1 листКоммерческий объектБольшой план с размерами, экспликацией помещений и итоговой площадью.Скачать PDF

Файлы открываются в браузере и подходят для просмотра на компьютере или печати.

Как читать пример обмерного плана

Оценивайте пример как рабочий чертеж: по нему должно быть понятно, какие размеры уже сняты, какие узлы отмечены отдельно и хватит ли данных для дизайнера, подрядчика, мебельной компании или арендатора.

Что проверить в примере	На что смотреть на листе	Когда это критично
Размерные цепочки	Общие габариты, простенки, проемы, колонны, ниши, выступы	Планировка, смета, мебель, перегородки, закупка отделки
Высоты	Потолок, подоконники, двери, балки, короба, перепады пола	Кухня, шкафы, потолки, старый фонд, мансарды
Инженерные точки	Стояки, радиаторы, щиты, вентиляция, мокрые зоны, выводы воды и канализации	Санузлы, кухня, кафе, салон, клиника, торговое оборудование
Экспликация	Номера помещений, названия зон, площади, итоговая площадь	Аренда, покупка, офисная рассадка, ведомость для управляющей компании
Формат выдачи	PDF для просмотра, DWG для чертежей, фотофиксация для узлов	Дизайн-проект, fit-out, рабочая документация, мебельное производство

Пример обмерного плана квартиры

В квартире главный фокус — фактическая геометрия комнат, перегородок, окон, дверей, ниш, коробов, высот и инженерных точек. Такой план используют перед дизайн-проектом, ремонтом, заказом кухни, встроенных шкафов, гардеробной, сантехники и электрики.

Что видно на плане	Где используется	Почему важно
Размеры комнат и перегородок	Планировка, ремонт, смета	Помогает считать отделку, мебель и объем работ по фактическим размерам
Окна, двери, подоконники	Мебель, шторы, двери, откосы	Снижает риск ошибки при заказе изделий и отделке проемов
Стояки, вентиляция, вода, канализация	Кухня, санузлы, постирочная	Влияет на технику, мебель, сантехнику и трассы коммуникаций
Высоты и перепады	Потолки, двери, шкафы, свет	Особенно важно для старого фонда, мансард и квартир с готовой отделкой

Пример обмерного плана офиса

Офисный план отличается большим количеством рабочих зон и ограничений. В нем важны колонны, фасадное остекление, серверная, переговорные, коридоры, санузлы, кухни, инженерные шахты, будущие перегородки и проходы для сотрудников.

Пример обмерного плана офисного помещения с кабинетами, зонами и площадями — В офисном плане заранее фиксируют кабинеты, open-space, колонны, входные зоны, инженерные шахты и ограничения для будущей планировки.

Для офиса полезно включать в комплект ведомость помещений. Она помогает сопоставить фактическую площадь, назначение зон, будущую рассадку и требования управляющей компании. Если помещение находится в бизнес-центре, отдельно фиксируют входы, лифтовую зону, витражи, места подключения оборудования и инженерные узлы.

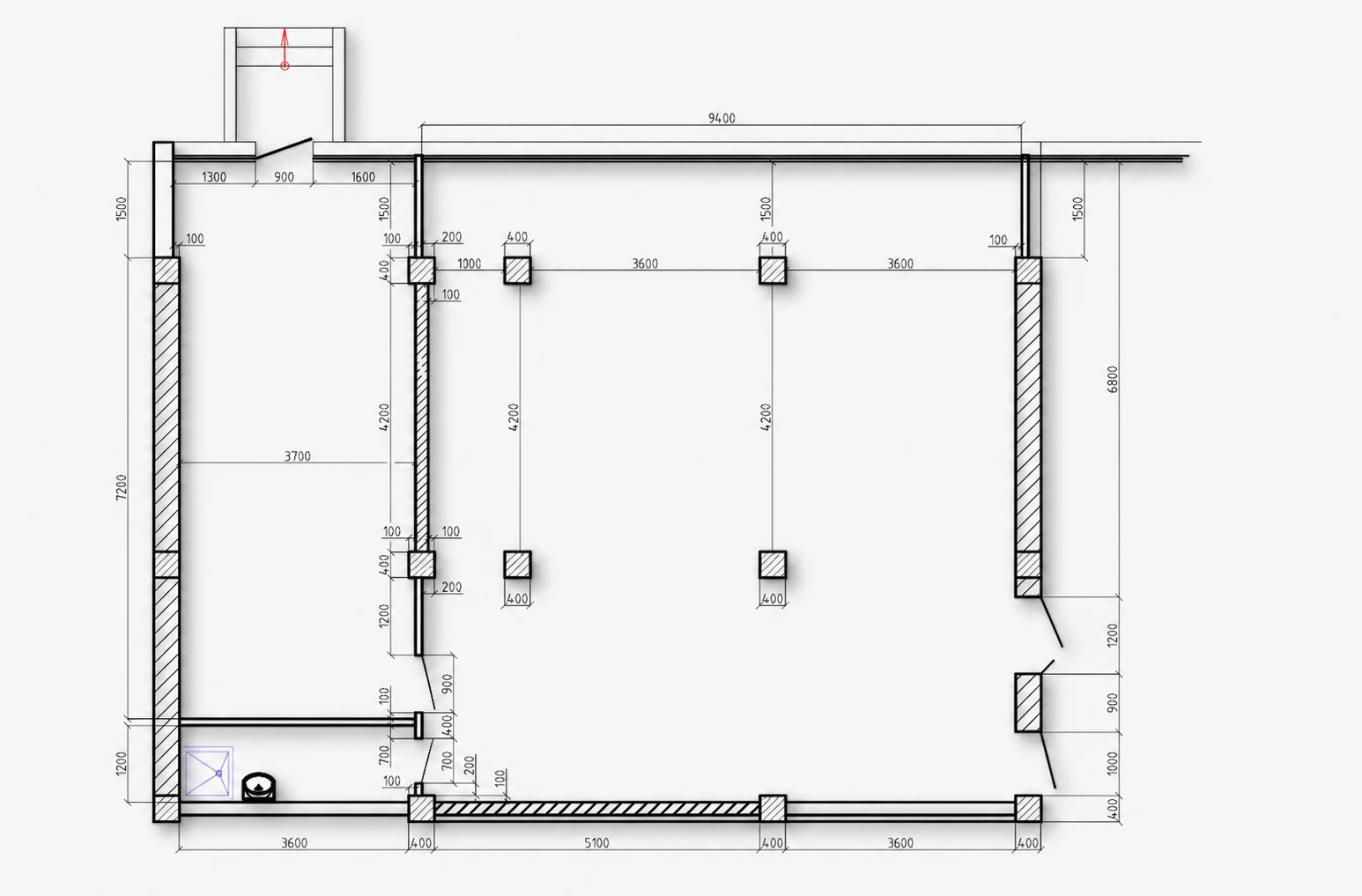

Пример обмерного плана коммерческого помещения

Коммерческое помещение может быть магазином, салоном, кафе, клиникой, шоурумом, пунктом выдачи или помещением в торговом центре. В таких объектах заранее проверяют входную группу, витрину, торговый зал, подсобки, мокрые зоны, вентиляцию, электрические точки, места установки оборудования и требования арендодателя.

Если помещение готовят к аренде, покупке или открытию бизнеса, обмерный план помогает проверить фактическую площадь, оценить ремонт, разложить оборудование по зонам и заранее увидеть ограничения: колонны, витрины, мокрые точки, вентиляционные шахты, электрощиты, пожарные шкафы, высоты проемов и узкие проходы.

Какие файлы можно получить после обмера

Состав выдачи лучше согласовать до выезда. Тогда на объекте фиксируют именно те данные, которые понадобятся для планировки, ремонта, мебели, аренды, покупки или согласования работ.

Файл или материал	Для чего нужен	Кому передают
PDF	Просмотр, печать, согласование состава работ	Собственнику, подрядчику, арендатору
DWG	Проектирование, дизайн, рабочие чертежи	Дизайнеру, архитектору, проектировщику
Ведомость помещений	Площади, назначения, примечания по зонам	Арендатору, собственнику, управляющей компании
Фотофиксация	Проверка узлов, инженерии, проемов, проблемных мест	Дизайнеру, строителям, мебельщикам
Развертки и разрезы	Сложные стены, высоты, мебель, витрины, мокрые зоны	Проектировщику, дизайнеру, производителю мебели

Как выбрать нужный пример перед заказом

Один и тот же объект можно обмерить по-разному: для общей оценки площади, ремонта, дизайн-проекта, мебели, аренды, покупки или согласования будущей планировки. Перед заявкой достаточно определить, кто будет работать с файлами и какие решения он по ним примет.

Задача	Какой пример смотреть	Что запросить дополнительно
Дизайн-проект квартиры	Квартира, комплект PDF	DWG, высоты, инженерные привязки, фото кухни и санузлов
Офисный fit-out	Офис или большое помещение	Колонны, шахты, витражи, проходы, ведомость помещений, привязки щитов
Аренда или покупка коммерции	Коммерческий объект, 1 лист PDF	Фактическую площадь, зоны, мокрые точки, входную группу, спорные ограничения
Кухня, витрины, встроенная мебель	Квартира или отдельное помещение	Точные высоты, проемы, углы, радиаторы, трубы, розетки, фото узлов
Ремонт в старом фонде	Квартира с расширенным составом	Контрольные диагонали, перепады высот, кривизну стен, ниши, короба, сложные проемы

Определите тип объекта: квартира, офис, магазин, кафе, салон, склад, производство или другое помещение.
Сформулируйте цель: ремонт, дизайн-проект, мебель, аренда, покупка, перепланировка, проверка площади.
Уточните пользователя файлов: собственник, дизайнер, архитектор, мебельщик, подрядчик, управляющая компания.
Выберите формат: PDF для просмотра, DWG для проектирования, дополнительные материалы по договоренности.
Сообщите, нужны ли высоты, развертки, инженерные привязки, фотофиксация и ведомость помещений.

ВажноЕсли план нужен для мебели, кухни, санузлов, перегородок, fit-out или перепланировки, общих габаритов помещения обычно недостаточно. В заявке сразу укажите, какие узлы нужно измерить подробно.

Какие ошибки видны по слабому примеру

Пример стоит оценивать как рабочий документ. Если на нем есть только контур стен и несколько общих размеров, такой лист может подойти для предварительной оценки площади, но для ремонта, мебели и проектирования данных обычно мало.

Нет высот подоконников, дверных проемов, балок, коробов и перепадов потолка.
Не показаны стояки, радиаторы, вентиляция, электрощит, мокрые точки и выводы коммуникаций.
Отсутствуют контрольные размеры, диагонали или понятная размерная цепочка по сложным помещениям.
Экспликация не совпадает с номерами помещений на плане или не показывает итоговую площадь.
Неясно, какой файл передают после обмера: только PDF или еще DWG и фотофиксацию.

Чем примеры планов полезны до выезда

Примеры помогают превратить общую заявку «нужен обмер» в понятный состав результата: общий план, отдельные листы, высоты, инженерные точки, ведомость, фотофиксацию, формат файлов и сроки подготовки.

Дизайнер заранее видит, хватит ли данных для планировочного решения и рабочих чертежей.
Мебельная компания понимает, нужны ли дополнительные привязки под кухню, шкафы, витрины или ресепшен.
Арендатор может запросить ведомость помещений, фактическую площадь и привязки инженерных узлов.
Подрядчик получает основу для сметы, демонтажа, монтажа перегородок, отделки и закупки материалов.

Полезные страницы по теме

Вопросы и ответы

Как понять, что в примере достаточно данных для ремонта?

Проверьте, есть ли на плане проемы, высоты, ниши, короба, стояки, радиаторы, вентиляция, электрощит, мокрые точки и ведомость помещений. Для мебели и инженерных решений полезны фото узлов и рабочий файл DWG.

Можно ли посмотреть пример обмерного плана перед заказом?

Да. По примеру видно, какие листы входят в результат: план с размерами, высоты, инженерные привязки, ведомость помещений, фотофиксация и формат файлов. Так проще заранее согласовать состав чертежей и не заказывать лишние листы.

Чем пример плана квартиры отличается от плана офиса?

В квартире чаще важны кухня, санузлы, мебель, проемы, высоты и мокрые зоны. В офисе добавляются рабочие зоны, колонны, перегородки, серверная, переговорные, инженерные шахты, проходы и ограничения бизнес-центра.

Что важно показать в примере коммерческого помещения?

Для коммерческого объекта важны входная группа, торговый зал, подсобки, мокрые зоны, вентиляция, электрика, места установки оборудования, витрины, колонны и ограничения арендатора или управляющей компании.

Достаточно ли PDF после обмера?

PDF удобен для просмотра, печати и согласования. Если дальше работает дизайнер, архитектор, проектировщик или мебельная компания, обычно нужен DWG или другой согласованный рабочий формат.

Нужна ли фотофиксация вместе с планом?

Фотофиксация полезна, когда с чертежом будет работать человек, который не был на объекте. Она помогает проверить инженерные узлы, стояки, вентиляцию, проемы, ниши, радиаторы, витрины и сложные места.

Можно ли использовать пример чужого плана как техническое задание?

Да, пример можно использовать как ориентир по составу выдачи. Перед выездом лучше отметить, какие листы и данные нужны именно вам: высоты, развертки, ведомость помещений, DWG, фотофиксация, отдельные зоны кухни, санузлов или инженерии.

Источники и нормативная база

ГОСТ Р 21.101-2020. Система проектной документации для строительства. Основные требования к проектной и рабочей документации.
ГОСТ 21.501-2018. Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений.
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия.
СП 54.13330.2022. Здания жилые многоквартирные.
