Обмер мансардного этажа: специфика геометрии

4.8918918918919 балла | 37 отзывов

посетителей на сайте 7

Мансардный этаж относится к помещениям со сложной геометрией, формируемой конструкциями кровли и несущими элементами здания. В отличие от типовых этажей, здесь отсутствует постоянная высота потолка, а ограждающие поверхности имеют наклон и переломы. Эти особенности напрямую определяют состав обмерных работ, перечень фиксируемых параметров и требования к точности исходных данных. Для целей проектирования, расчёта площадей, размещения инженерных систем и подготовки материалов для согласований требуется обмер, отражающий фактическое состояние мансардного этажа. Использование упрощённых схем или архивных планов без проверки приводит к искажению геометрии, перерасчётам и корректировкам проектных решений на последующих стадиях.

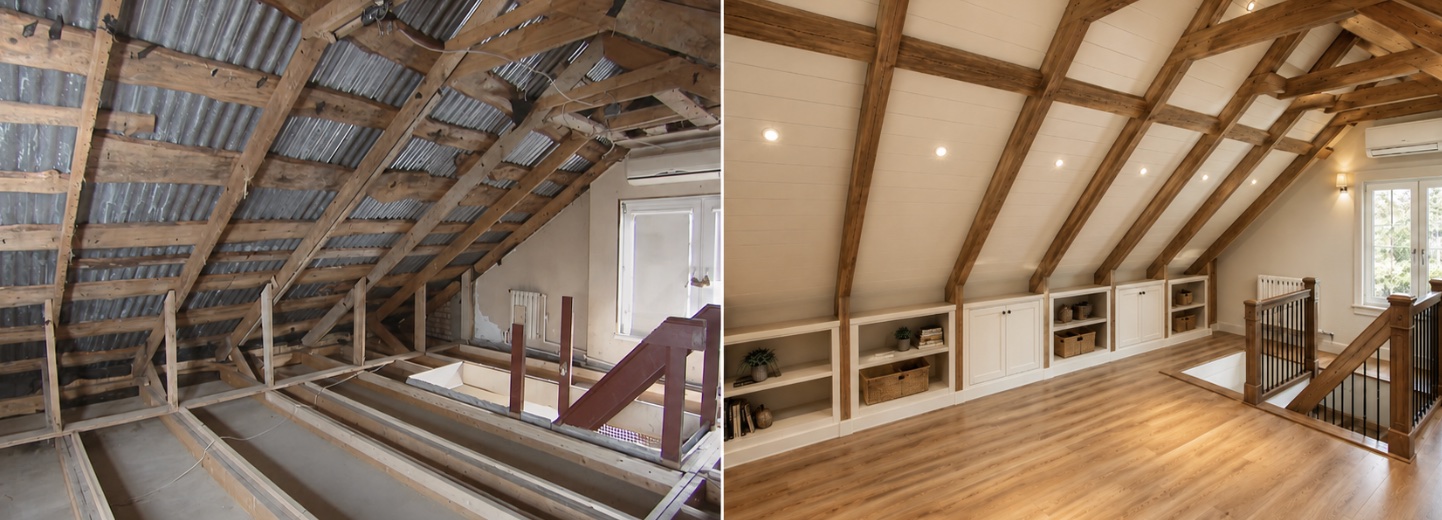

Мансардный этаж до отделки и после ремонта со скатной кровлей и деревянными балками — Мансардный этаж до и после отделки: скаты, балки и переменная высота требуют точного обмера перед проектированием.

Что было задачей на объекте

Мансардный этаж нельзя корректно описать обычным прямоугольным планом. На таком объекте важны скаты кровли, переменная высота, ниши, балки, стойки, оконные откосы и участки, где мебель или перегородки физически не встанут. Задача обмера — зафиксировать реальную геометрию этажа так, чтобы дизайнер, проектировщик или подрядчик могли работать по фактическим размерам, а не по приблизительной схеме.

Что замеряли

Контур помещений, высоты в ключевых точках, линии скатов, проемы, окна, ниши, выступы, балки и инженерные выводы.

Сложность мансарды

Размеры меняются по высоте, часть площади ограничена скатами. Ошибки проявляются при заказе мебели, устройстве лестницы, санузла или встроенных шкафов.

Что получил заказчик

Обмерный план с фактической геометрией, высотными отметками и данными для проекта, сметы и рабочих чертежей.

Где такие обмеры особенно нужны

Точный обмер мансарды нужен перед ремонтом, реконструкцией частного дома, устройством санузла на верхнем этаже, заказом встроенной мебели, утеплением, перепланировкой и подготовкой дизайн-проекта. Если на объекте есть скаты, старые несущие элементы или нестандартная кровля, ручной план от собственника почти всегда требует проверки на месте.

Связанные страницы: обмер частного дома, обмер для дизайн-проекта, стоимость обмерных работ, обмер дуплекса для реконструкции.

Геометрическая специфика мансардного этажа

Основной особенностью мансардного этажа является переменная высота помещений, обусловленная наклонными плоскостями кровли. В пределах одного помещения высота от чистового пола может изменяться от 1,20–1,40 м в прижимных зонах до 3,50–4,50 м в районе линии конька. Такая конфигурация исключает возможность применения стандартных методов обмера по периметру пола. Для корректной фиксации геометрии требуется измерение параметров в вертикальных сечениях с привязкой к характерным точкам: линии конька, переломам скатов, зонам примыкания кровли к вертикальным ограждениям.

Обратите внимание При сопоставлении фактических размеров мансарды с планами застройщика расхождения по высоте и длине скатов составляют 40–120 мм, что превышает допустимые значения для проектных расчётов.

Наклонные плоскости и параметры скатной кровли

Каждая наклонная плоскость мансарды рассматривается как отдельный геометрический элемент. В составе обмерных работ фиксируются угол наклона (в градусах), длина проекции по полу (м) и фактическая длина по скату (м). Для обеспечения точности расчётов высотные отметки снимаются с шагом 500–1000 мм вдоль линии ската. Такой интервал позволяет корректно определить границы зон с ограниченной высотой и избежать усреднения параметров, недопустимого при проектировании мебели, вентиляционных коробов и трасс инженерных сетей.

Важно Фиксация только нижней и верхней точки ската без промежуточных измерений приводит к ошибкам расчёта площади до 5–8% от фактического значения.

Высотные отметки и расчёт площади мансардного этажа

Расчёт площади мансардного этажа выполняется с учётом высотных ограничений. Для жилых и общественных помещений минимальная высота, учитываемая в составе полезной площади, принимается в диапазоне 1500–1800 мм в зависимости от назначения и проектных решений. В обмерной документации высотные отметки указываются в миллиметрах относительно уровня чистового пола. Допустимая погрешность измерений составляет не более ±5 мм. Это значение используется как критерий приёмки обмерных работ для последующего проектирования.

Параметр	Значение
Минимальная высота для полезной зоны	1500–1800 мм
Шаг высотных замеров	500–1000 мм
Допустимая погрешность обмера	±5 мм

Обмер мансардного этажа для проектирования и согласований

При разработке проектной документации мансардный этаж обмеряется по фактическому состоянию объекта. Архивные планы допускаются только в качестве справочного материала, так как деформации несущих конструкций и изменения кровли со временем приводят к отклонениям геометрии. В составе обмерных работ выполняется фиксация периметра, высотных отметок, углов наклона, оконных и дверных проёмов, а также привязка несущих элементов. Эти данные используются при подготовке архитектурных и инженерных разделов и предоставляются в составе материалов для районных администраций. Состав и формат обмерных работ описаны на странице услуг. Примеры реализованных объектов со сложной геометрией приведены в разделе наши работы.

Типовые ошибки при обмере мансардных помещений

Ключевые ошибки связаны с недостаточной детализацией геометрии. На практике выявляются обмеры без промежуточных высотных отметок, отсутствие вертикальных разрезов и некорректная привязка оконных проёмов к плоскостям кровли. Последствием таких ошибок является корректировка проектных решений, увеличение сроков согласования на 10–30 рабочих дней и необходимость повторного выезда на объект.

Внимание При расхождении проектных и фактических размеров ответственность за корректность исходных данных несёт исполнитель обмерных работ при условии предоставления полного доступа к помещению.

Нормативные требования и практика СПб и Ленинградской области

Обмер мансардного этажа выполняется с учётом требований СП, СНиП и ГОСТ, регламентирующих оформление обмерных чертежей и расчёт площадей. В практике Санкт-Петербурга особое внимание уделяется читаемости планов, наличию высотных разрезов и корректности обозначений наклонных плоскостей. При рассмотрении материалов районные администрации проверяют соответствие заявленных решений фактической геометрии. Отсутствие данных по высоте и углам наклона является основанием для выдачи замечаний.

Стоимость и сроки выполнения обмеров мансардного этажа

Стоимость и сроки обмерных работ зависят от площади, сложности геометрии и количества контрольных узлов. Дополнительное влияние оказывает необходимость выполнения разрезов и детальной фиксации наклонных плоскостей.

Параметр	Значение
Площадь до 100 м²	от 18 000 ₽
Площадь 100–200 м²	от 22 000 ₽
Срок выезда на объект	1–2 дня
Подготовка обмерных чертежей	3–5 рабочих дней

Пример расчёта: мансардный этаж площадью 120 м², ломаная кровля, 18 контрольных сечений с шагом 0,5–1,0 м. Срок выполнения — 6 рабочих дней, допустимая погрешность — ±5 мм. Подробные ориентиры приведены на странице стоимости.

Полезные материалы для более глубокого изучения темы

СП 54.13330 «Здания жилые многоквартирные»
СП 118.13330 «Общественные здания и сооружения»
ГОСТ 21.501 «Правила выполнения рабочей документации»
Инструкция БТИ по проведению обмерных работ и расчёту площадей

Мнение эксперта:

АМС

Наш эксперт: Андреев Михаил Сергеевич — ведущий инженер-обмерщик Образование: Санкт-Петербургский государственный архитектурно-строительный университет Опыт: 14 лет, жилые и мансардные объекты Специализация: сложная геометрия, старый фонд Сертификаты: НОПРИЗ, Autodesk AutoCAD Professional

Экспертное мнение:Качество обмера мансардного этажа определяется полнотой фиксации высотных параметров. Отсутствие промежуточных отметок и разрезов приводит к системным ошибкам на стадии проектирования и согласований. Приёмка обмерных работ должна базироваться на измеримых критериях, а не на визуальных схемах.

Часто задаваемые вопросы

Можно ли использовать планы БТИ вместо обмера мансардного этажа?

Планы БТИ отражают геометрию на момент первичной инвентаризации. За счёт деформаций конструкций и изменений кровли отклонения достигают 50–120 мм. Это приводит к некорректному расчёту площади и необходимости корректировки проекта.

Как определяется полезная площадь мансарды при наклонном потолке?

Полезная площадь рассчитывается по зонам с высотой не менее 1500–1800 мм. Участки с меньшей высотой фиксируются в обмере, но учитываются отдельно. Ошибка в определении границы зоны приводит к расхождению площади до 5–8%.

Кто отвечает за точность размеров в обмерной документации?

Ответственность несёт исполнитель обмерных работ при условии полного доступа к объекту. Критерий приёмки — соответствие фактическим размерам с погрешностью не более ±5 мм.

Сколько времени занимает обмер мансардного этажа?

Выезд и измерения занимают 2–4 часа. Подготовка чертежей — 3–7 рабочих дней в зависимости от площади (м²) и количества сечений.

Можно ли выполнять обмер мансарды лазерным дальномером?

Лазерный дальномер применяется в комплексе с контрольными ручными замерами. Использование только одного метода увеличивает риск накопленной погрешности до 10 мм.

Как считать площадь мансарды при скатной крыше?

Площадь мансардного этажа при скатной крыше рассчитывается с учётом высоты помещений. Для расчёта полезной площади учитываются зоны, где расстояние от чистового пола до потолка составляет не менее 1500–1800 мм в зависимости от назначения помещения. Зоны с меньшей высотой фиксируются в обмерной документации, но выделяются отдельно. Если не учитывать высотные ограничения, расхождение между расчётной и фактической площадью может составлять 5–10%, что приводит к перерасчёту проекта и корректировке экспликаций. Для корректного расчёта требуется выполнить высотные замеры с шагом 500–1000 мм вдоль линии ската и отразить границы полезной площади на плане.

Нужна ли высокая точность обмера мансарды?

Высокая точность обмера мансардного этажа является обязательным условием для проектирования. Допустимая погрешность измерений не должна превышать ±5 мм по линейным и высотным параметрам. При большей погрешности возникают ошибки при расчёте площадей, размещении мебели и инженерных систем. Это приводит к необходимости корректировок проектных решений и увеличению сроков работ на 10–20 рабочих дней. Для обеспечения требуемой точности применяется комбинация лазерных измерений и контрольных ручных замеров в характерных точках.

Чем отличается обмер мансарды от обмера обычной квартиры?

Обмер мансарды отличается необходимостью фиксации наклонных плоскостей и переменной высоты потолка. В обычной квартире высота помещений, как правило, постоянна и измеряется в одной плоскости. Для мансарды требуется выполнение вертикальных сечений, фиксация углов наклона кровли и определение границ зон с ограниченной высотой. Отсутствие этих данных делает обмер непригодным для проектирования. В среднем объём обмерных работ для мансарды превышает объём обмера стандартной квартиры на 30–50% по времени и количеству измерений.

Какие зоны не входят в полезную площадь мансарды?

В полезную площадь мансардного этажа не включаются зоны, где высота от чистового пола до потолка ниже установленного порога — как правило, менее 1500 мм. К таким зонам относятся прижимные участки под скатами кровли, ниши у наружных стен и пространства под конструктивными элементами. Если эти зоны включить в полезную площадь, возникает завышение показателей на 3–8%. При обмере такие участки обязательно фиксируются и обозначаются на планах как зоны с ограниченной высотой.

Как учитывать наклон потолка при обмере мансарды?

Наклон потолка учитывается путём фиксации угла наклона и высотных отметок в нескольких сечениях. Измерения выполняются от уровня чистового пола до плоскости потолка. Рекомендуемый шаг измерений составляет 500–1000 мм. Это позволяет определить точное положение границы полезной зоны и корректно рассчитать площадь помещения. Игнорирование наклона или фиксация только крайних точек приводит к ошибкам геометрии и необходимости повторного обмера.
