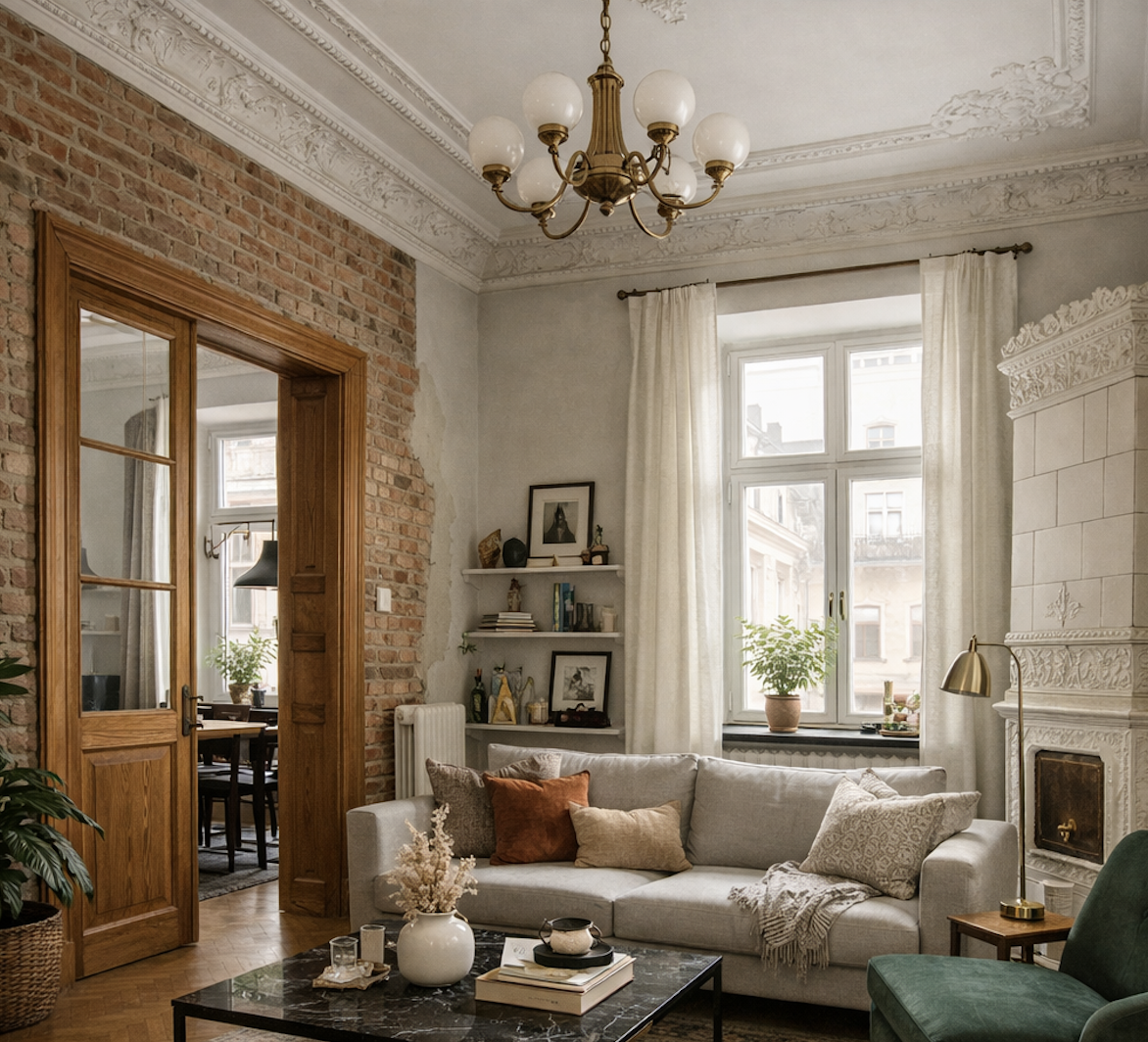

Обмер зданий старого фонда в Санкт-Петербурге и Ленинградской области выполняют как инженерную процедуру: фиксируют геометрию, высотные отметки, отклонения, контрольные узлы и ограничения доступа с точностью, достаточной для проектирования и согласований. Результат обмеров — проверяемая обмерная документация, где каждая величина (мм, м, м²) имеет метод измерения и может быть перепроверена на объекте.
При работе с памятником архитектуры добавляется комплекс требований по объектам культурного наследия: предмет охраны, ограничения вмешательства, детализация охраняемых элементов и обоснование недоступных зон. Ошибка 20–30 мм в проёме, отметке или привязке узла приводит к несостыковке проектных решений и, как следствие, к возврату комплекта с доработками и сдвигу графика на 7–21 день из-за пересборки чертежей и пояснений.
Классификация объектов старого фонда и параметры, определяющие методику обмеров
Методику обмерных работ в старом фонде задают измеримые признаки: толщина капитальных стен 600–1200 мм, перекрытия по металлобалкам или дереву, сложный профиль проёмов, неоднородные уровни полов и потолков, следы многократных перестроек. Для целей проектирования фиксируют геометрию в единой координатной схеме этажа: базовые оси, привязки помещений, контрольные точки и связи между помещениями.
Если объект имеет охранный статус, ключевым ограничением становится запрет на вмешательство без согласований. В этом случае часть параметров определяют косвенно: по доступным кромкам, габаритам, отметкам и геометрическим зависимостям. Недоступные параметры нельзя подменять проектными значениями; в составе обмерной документации фиксируют причину недоступности и технические последствия для проектирования (например, необходимость уточнения после демонтажа отделки в согласованных границах).
Для объектов культурного наследия запрещено «выравнивать» геометрию на чертеже. Размеры и отметки должны соответствовать измеренным значениям (мм) и иметь привязку к базовым осям или контрольным точкам. Искажение кривизны стен и проёмов приводит к расхождению с фактом и формальным замечаниям при согласовании.
Техническое задание на архитектурные обмеры: входные данные и состав результата
Техническое задание формируют под конечную цель: перепланировка, приспособление, реставрация, трассировка инженерных сетей или обследование конструкций. Минимальный набор входных данных: адрес и этажность, план БТИ или архивные материалы (если есть), перечень помещений и зон доступа, перечень охраняемых элементов (по предмету охраны), требуемая стадия (П/РД), формат выдачи (DWG/RVT/PDF) и требуемая детализация узлов.
В составе результата для старого фонда обычно выдают: планы помещений с размерами и привязками; ведомость проёмов; экспликацию площадей; разрезы/фрагменты с отметками; схемы контрольных точек; пояснительную записку с методикой и допусками. При отсутствии части исходных данных (например, нет архивных планов или закрыт доступ к чердаку) в записке указывают условия измерения, перечень недоступных зон и влияние на проектные решения (конкретно: какие отметки или толщины не подтверждены).
Методы измерений, точность и критерии приёмки: проверяемые величины
В старом фонде применяют комбинированный подход: лазерные дальномеры, контроль диагоналей, нивелирование отметок, привязка к стабильным базам (капитальные стены, лестничные клетки, оси проёмов), локальная детализация узлов. Для целей проектирования целесообразно принимать внутренний критерий качества: повторная проверка ключевых размеров должна давать расхождение не более ±3–5 мм на базовых линиях до 10 м при повторном измерении тем же методом и из тех же точек, а контроль диагоналей — не более ±5–8 мм на диагоналях 6–10 м. Эти значения достигаются при стабильной постановке прибора и фиксированных контрольных точках.
Высотные отметки пола и потолка фиксируют по периметру помещения и в узлах деформаций. Практичный шаг контрольных точек — 2–4 м по периметру и дополнительно в местах перепадов. Для помещений 20–40 м² это даёт 8–16 отметок пола и 6–12 отметок потолка. Перепады полов в старом фонде, влияющие на проект (инженерные уклоны, пороги, уровни в санузлах), часто попадают в диапазон 30–80 мм; при перепаде 70 мм требуется отражение отметок и границ перепада на плане и разрезе.
Кривизну стен фиксируют измерениями с шагом 1,0–1,5 м по длине стены и дополнительно в местах изменения профиля. Отклонения по плану в исторических помещениях могут составлять 30–120 мм на длине 6–12 м; эти значения напрямую влияют на компоновку мебели, трассировку инженерии и привязку перегородок.
Если диагонали помещения различаются на 50–80 мм при длинах 6–8 м, помещение не является прямоугольником. Проектирование «по прямоугольнику» приведёт к ошибке по привязкам узлов и к расхождению площадей (м²) в экспликации.
Почему не сходятся площади в старом фонде: расчётные примеры и технические причины
Расхождение площадей между фактическими обмерами и архивными планами имеет измеримые причины: кривизна и завал стен, переменная толщина отделочных слоёв, перенос перегородок, появление коробов, печных шахт и инженерных каналов. Смещение стены на 40 мм по длине 8,0 м меняет площадь на 0,32 м² (8,0 × 0,04). Если таких помещений 10, суммарное расхождение достигает 3,2 м². Для объектов 80–120 м² это эквивалентно 2,5–4,0% площади, что критично для согласований и смет.
Второй фактор — методика учёта: включение/исключение ниш, выступов, участков со сложной конфигурацией. Для согласований требуется, чтобы экспликация площадей была воспроизводима: границы помещений определены линиями ограждающих конструкций, а спорные зоны (ниши, короба, участки с переменной толщиной отделки) описаны и при необходимости выделены отдельной ведомостью.
Проверка на объекте выполняется через контрольные диагонали и суммы участков. Если при сборке плана сумма отрезков по стене не совпадает с контрольным габаритом более чем на 10–15 мм на длине 10 м, требуется повторная проверка базовых точек и корректировка привязок.
Обмер памятника архитектуры: отличие от обмера квартиры и требования к детализации
Обмер памятника архитектуры отличается не «набором приборов», а контуром ограничений и детализацией фиксации охраняемых элементов. Добавляют фиксацию предмета охраны: профили проёмов, исторические откосы, карнизы, лепные элементы, лестницы, своды, участки кладки. Для таких узлов задают детальность: привязка в плане до 5 мм, съём сечений, отметки ключевых точек, фотофиксация с указанием точки съёмки и направления.
Если вскрытие конструкций запрещено, параметр считают неподтверждённым и оформляют техническим условием. Пример: «толщина перекрытия не подтверждена; для целей расчёта инженерных трасс принять резерв по высоте 60–90 мм и предусмотреть уточнение после согласованного демонтажа отделки». Такой подход снижает риск коллизий в проекте и фиксирует границы ответственности сторон.
Для сравнения подходов по типам объектов допустимо ориентироваться на логику измерений, применяемую на других работах: например, при обмере квартир в новостройках геометрия ближе к проектной, а диапазон отклонений чаще укладывается в меньшие величины. При этом базовый принцип один: измерение и привязка должны быть перепроверяемыми через контрольные точки и диагонали.
Что проверяет КГИОП в обмерах: измеримые причины замечаний и возвратов
При согласовании работ по объектам культурного наследия проверяют сопоставимость обмерной документации с предметом охраны и реализуемость проектных решений. Критичные точки проверки: корректность геометрии планов и отметок; наличие привязок узлов к капитальным конструкциям; отсутствие подмены фактических размеров проектными; достаточность фиксации охраняемых элементов; непротиворечивость планов, разрезов и экспликаций.
Замечания возникают при конкретных дефектах комплекта: отсутствуют отметки в узле перепада (например, не отражён перепад пола 70 мм); проём задан без фактической ширины/высоты (мм) и отметки перемычки (мм); не показана толщина капитальной стены (например, 800–1000 мм), что влияет на привязки проёмов и на прохождение инженерных трасс. Если на планах не указан шаг контрольных точек и отсутствуют диагонали помещений, перепроверить план на объекте невозможно, что увеличивает риск возврата.
Состав обмерной документации: таблицы, ведомости, контрольные узлы и назначение данных
Состав обмерной документации задают решения, которые будут проверяться и строиться. Для старого фонда минимальный комплект включает: планы с размерами, диагоналями и привязками; ведомость проёмов; экспликацию площадей; разрезы с отметками; схемы узлов. Для сложной геометрии добавляют фрагменты и развертки. Количество контрольных узлов выбирают по масштабу объекта: 6–12 точек на квартиру/секцию и 20–60 точек на здание или блок помещений площадью 300–1500 м².
| Элемент комплекта | Что фиксируется (единицы) | Назначение |
|---|---|---|
| Планы этажей | Длины (мм), диагонали (мм), привязки узлов (мм) | Планировочные решения, привязка перегородок, контроль геометрии |
| Ведомость проёмов | Ширина/высота (мм), отметка перемычки (мм), откосы (мм) | Проработка проёмов, проверка пересечений, согласование изменений |
| Отметки | Уровни пола/потолка (мм), перепады (мм), локальные уклоны | Инженерные сети, выравнивание, увязка высот |
| Экспликация | Площадь (м²) по фактическому контуру | Согласования, сметы, спецификации |
| Пояснительная записка | Метод измерений, допуски, ограничения доступа | Обоснование применимости данных и границ ответственности |
Ключевой критерий качества комплекта — возможность независимой проверки на объекте: контрольные точки, диагонали, базовые привязки, согласованная методика учёта площадей (м²). В рамках данного объекта допустимо задавать дополнительный контроль: повторная проверка 10–15 ключевых размеров на месте до начала проектирования, чтобы исключить системную ошибку.
Стоимость и сроки обмеров в СПб и ЛО: параметры расчёта и таблица ориентиров
Стоимость и сроки определяются площадью (м²), этажностью, количеством помещений, сложностью геометрии, числом контрольных узлов и ограничениями доступа. Для целей планирования графика фиксируют длительность выезда (часы), срок камеральной обработки (дни), срок выпуска комплекта (дни) и количество контрольных согласований внутри команды. Если доступ к части помещений отсутствует, пакет работ делят на этапы: базовые планы и отметки, затем детализация узлов после предоставления доступа.
Ниже приведены ориентиры по цене и срокам выполнения работ нашей командой в СПб и ЛО; диапазоны рассчитаны для типовых конфигураций и включают камеральную обработку. Ориентиры можно сопоставлять с задачей и ожиданиями по составу обмерной документации. Для сверки бюджета применяют страницу https://spb-zamer.ru/stoimost/ (анкор: стоимость).
| Объект | Площадь | Выезд | Выпуск комплекта | Стоимость |
|---|---|---|---|---|
| Квартира старого фонда | 40–120 м² | 1 день (2–6 часов) | 3–5 рабочих дней | 140–220 руб/м² |
| Секция/этаж жилого дома | 200–800 м² | 1–2 дня (6–14 часов) | 5–8 рабочих дней | 120–190 руб/м² |
| Объект с охранным статусом (ОКН, повышенная детализация узлов) | 80–500 м² | 1 день (4–10 часов) | 7–12 рабочих дней | 220–320 руб/м² |
| Памятник архитектуры (детализация охраняемых элементов) | 150–1500 м² | 2–4 дня (12–30 часов) | 10–18 рабочих дней | 300–520 руб/м² |
Если доступ ограничен более чем на 20% помещений или закрыты чердаки/подвалы, выпуск комплекта целесообразно делить на 2 этапа: базовый пакет (5–10 рабочих дней) и уточнение узлов (дополнительно 3–8 рабочих дней) после предоставления доступа. Такая схема снижает риск переработок и фиксирует границы ответственности.
Мнение эксперта:
Наш эксперт: Илья Петров — ведущий инженер-обмерщик (обмеры исторических зданий)
Образование: СПбГАСУ, инженер-строитель (ПГС)
Опыт: 14 лет, жилые здания старого фонда, общественные помещения, объекты культурного наследия
Специализация: архитектурные обмеры, контрольные узлы и привязки, подготовка обмерной документации для проектирования и согласований
Сертификаты: Удостоверение о повышении квалификации «Обследование строительных конструкций зданий и сооружений (СП 13-102-2003)»; Удостоверение о повышении квалификации «Сохранение объектов культурного наследия: основы реставрации и приспособления»
Экспертное мнение:
Полезные материалы для более глубокого изучения темы
Документы ниже применяются при подготовке исходных данных, выпуске чертежей по СПДС и оценке состояния конструкций. Обозначения приведены в общепринятом виде.
- Федеральный закон № 73-ФЗ «Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации».
- СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».
- ГОСТ 21.501-2018 «СПДС. Правила выполнения рабочей документации архитектурных и конструктивных решений».
- ГОСТ Р 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации».
- ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния».
