План БТИ на нежилое помещение: какие размеры нужны

Коротко: план БТИ или ПИБ на нежилое помещение помогает понять официальную планировку, площадь и состав помещений, но для ремонта, аренды, покупки, проекта перепланировки и проверки фактической площади обычно нужны свежие обмеры. В обмерном плане фиксируют реальные габариты, проемы, перегородки, высоты, колонны, инженерные выводы и расхождения со старым поэтажным планом.

Сверить документыПроверить, совпадает ли старый план ПИБ/БТИ с помещением на объекте.

Подготовить проектПередать проектировщику размеры для планировки, ремонта или перепланировки.

Снизить риск сделкиУвидеть фактическую площадь, лишние перегородки, заложенные проемы и изменения после арендатора.

Когда нужен план БТИ на нежилое помещение

Поэтажный план БТИ/ПИБ нужен собственнику, арендатору, проектировщику или управляющей компании, когда по помещению требуется подтвердить исходную планировку и сравнить ее с фактическим состоянием. Чаще всего вопрос возникает перед арендой, покупкой, ремонтом, перепланировкой, разделением помещения, объединением блоков или возвратом объекта после арендатора.

В Санкт-Петербурге часто используют архивные планы ПИБ и технические паспорта. У старых документов есть ограничение: они показывают состояние на дату инвентаризации. За годы эксплуатации в нежилом помещении могли появиться перегородки, антресоли, витрины, новые санузлы, технологические зоны, вентиляционные короба, ниши под оборудование и изменения входной группы.

Обмерный план нежилого коммерческого помещения с площадями и габаритами — Для коммерческого помещения важны фактические площади, габариты, проемы, колонны и зоны с инженерными ограничениями.

Какие размеры нужны для нежилого помещения

Минимальный набор зависит от задачи. Для сверки площади достаточно одной детализации, для проекта перепланировки или ремонта нужны размеры, которые позволят проектировщику работать без повторного выезда.

Зона	Что фиксируем	Зачем это нужно
Помещения и залы	Длины стен, диагонали, площади, выступы, ниши, кривизну и смещения.	Проверка площади, расстановка мебели, витрин, рабочих мест и оборудования.
Перегородки	Толщины, привязки, материал по визуальным признакам, демонтажные и новые участки.	Проект перепланировки, расчет проходов, согласование схемы с арендодателем.
Проемы	Ширину, высоту, привязку дверей, витрин, ворот, окон, эвакуационных выходов.	Входная группа, пожарные проходы, логистика товара, монтаж дверных блоков.
Инженерные зоны	Стояки, вентшахты, выводы воды и канализации, электрощиты, радиаторы, короба.	Планировка санузлов, кухни, технологического оборудования, трасс и мебели.
Высоты	Высоту потолка, балки, перепады пола, подоконники, ниши, антресоли.	Подвесные потолки, вентиляция, освещение, вывески, стеллажи, складское хранение.
Конструкции	Колонны, пилоны, несущие участки, шахты, лестницы, приямки, пандусы.	Оценка ограничений перед ремонтом, разделением площади или размещением арендатора.

Практический ориентир

Для офиса часто критичны кабинеты, перегородки, высоты и оконные зоны. Для магазина — витрины, вход, колонны, торговый зал и подсобные помещения. Для кафе или салона красоты — мокрые точки, вентиляция, санузлы, технологические зоны и привязки инженерных выводов.

План БТИ, обмерный план и технический план: в чем разница

Эти документы часто называют похожими словами, из-за этого появляются ошибки в задании для замерщика и проектировщика. Для нежилого помещения важно заранее понимать, какой результат нужен именно сейчас.

Документ	Что показывает	Кто готовит
План БТИ/ПИБ	Официальную схему помещения, экспликацию, площади и состав помещений на дату инвентаризации.	ПИБ, ГУИОН или аккредитованная организация по технической инвентаризации.
Обмерный план	Фактическую геометрию на день выезда: размеры, высоты, проемы, инженерные элементы и расхождения.	Специалист по обмерным работам. Результат передается в PDF, DWG или другом рабочем формате.
Технический план	Сведения для кадастрового учета и внесения изменений в ЕГРН.	Кадастровый инженер. Это отдельный вид работ, который оформляется по своим правилам.

SPB Zamer выполняет обмерные работы и готовит фактический обмерный план. Если после ремонта, перепланировки или разделения помещения требуется технический план для кадастрового учета, его готовит кадастровый инженер на основании своих исходных данных и требований.

Что проверить в старом плане ПИБ или БТИ

Перед тем как отдавать старый план проектировщику, арендатору или покупателю, стоит проверить несколько слабых мест. Именно в них чаще всего появляются расхождения с фактическим помещением.

Границы помещения. Сверить входы, наружные стены, общие коридоры, тамбуры и зоны, которые могли перейти в пользование арендатора.
Перегородки и проемы. Отметить демонтированные стены, новые перегородки, заложенные двери, расширенные витрины и проемы.
Площади по экспликации. Сравнить площадь каждого помещения с фактическим контуром, особенно при продаже, аренде и расчете арендной ставки.
Инженерные узлы. Проверить санузлы, вентиляционные шахты, стояки, электрощиты, радиаторы и технологические выводы.
Высоты и перепады. Зафиксировать балки, антресоли, разные уровни пола, подоконники, подвесные потолки и локальные понижения.
Назначение помещений. Сравнить подписи в экспликации с фактическим использованием: торговый зал, склад, кабинет, кухня, санузел, подсобное помещение.

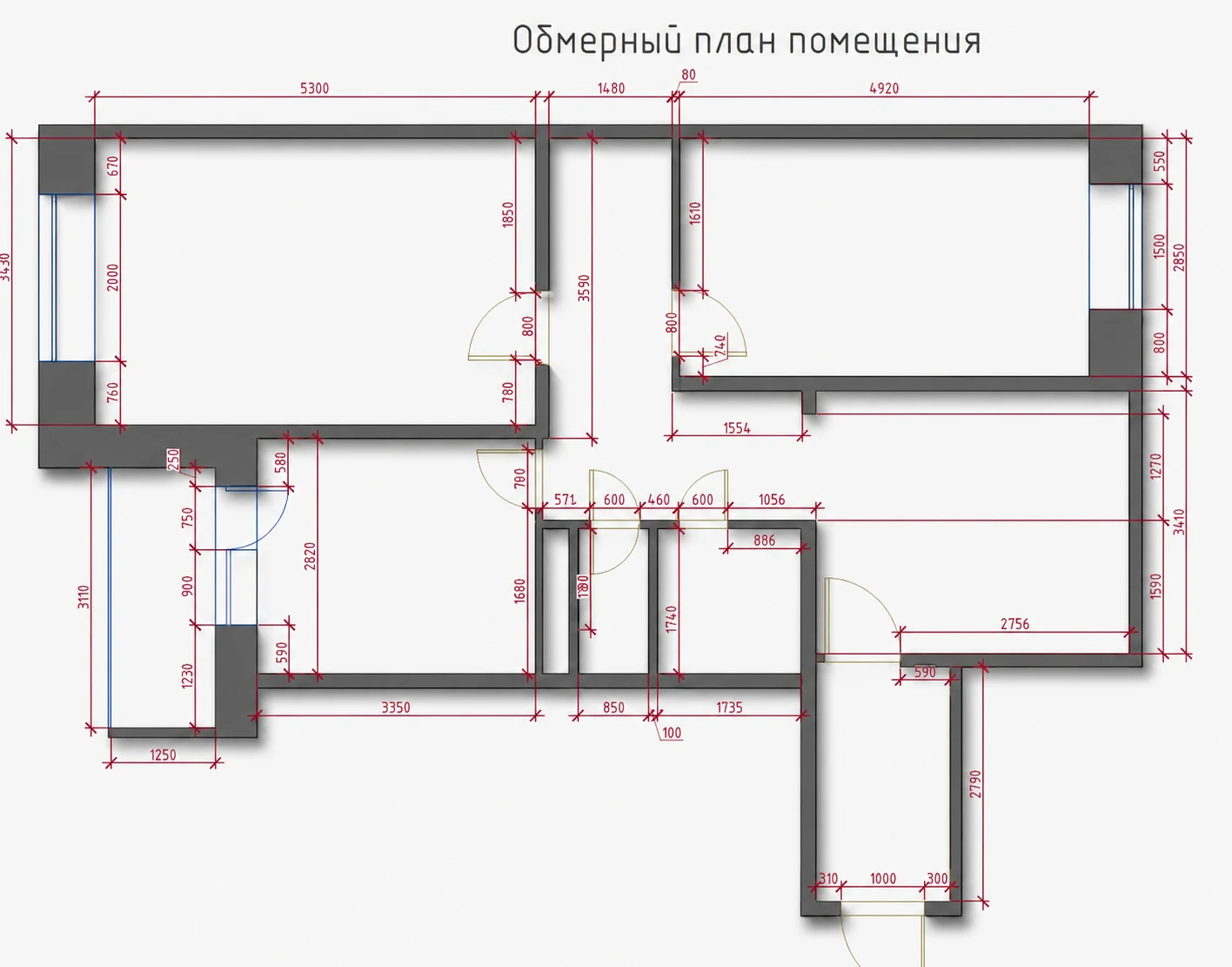

План нежилого помещения с размерами проемов и перегородок — Старый поэтажный план стоит сверять с фактическими перегородками, проемами, колоннами и инженерными зонами.

Какие размеры нужны перед перепланировкой

Для проектировщика по нежилому помещению обычно важна детализация шире, чем в архивном плане. Нужны реальные привязки стен, проемов, инженерных элементов, высот и конструктивных ограничений. Если проект затрагивает мокрые зоны, входную группу, вентиляцию, несущие участки или эвакуационные пути, набор исходных размеров лучше согласовать до выезда.

ОфисКабинеты, open-space, коридоры, двери, остекление, высоты, зоны под переговорные и инженерные шкафы.

МагазинТорговый зал, витрина, вход, подсобные зоны, склад, кассовая зона, колонны и ограничения ТЦ.

КафеЗал, кухня, санузлы, вентиляция, мокрые точки, технологические проходы и места подключения оборудования.

СкладГабариты, высоты, ворота, колонны, рампы, зоны стеллажей, перепады пола и инженерные препятствия.

Что получает заказчик после обмера

Результат зависит от задачи. Для сверки с БТИ/ПИБ достаточно фактического плана с размерами и площадями. Для проектирования обычно готовят более подробный комплект: план с габаритами, проемами, высотами, инженерными привязками и комментариями по расхождениям.

Задача	Что включить в результат	Формат
Сверка площади	Контуры помещений, площади, габариты, сравнение с экспликацией.	PDF, при необходимости DWG.
Ремонт или дизайн-проект	Размеры стен, проемов, высоты, ниши, инженерные выводы, фотофиксация.	PDF + DWG, по запросу ArchiCAD или SketchUp.
Перепланировка	Фактическая планировка, несущие и ограждающие элементы по визуальным признакам, инженерные зоны, расхождения с планом.	PDF + DWG для проектировщика.
Аренда или покупка	Площадь, спорные зоны, изменения после предыдущего арендатора, элементы, влияющие на использование помещения.	PDF с понятными отметками и таблицей площадей.

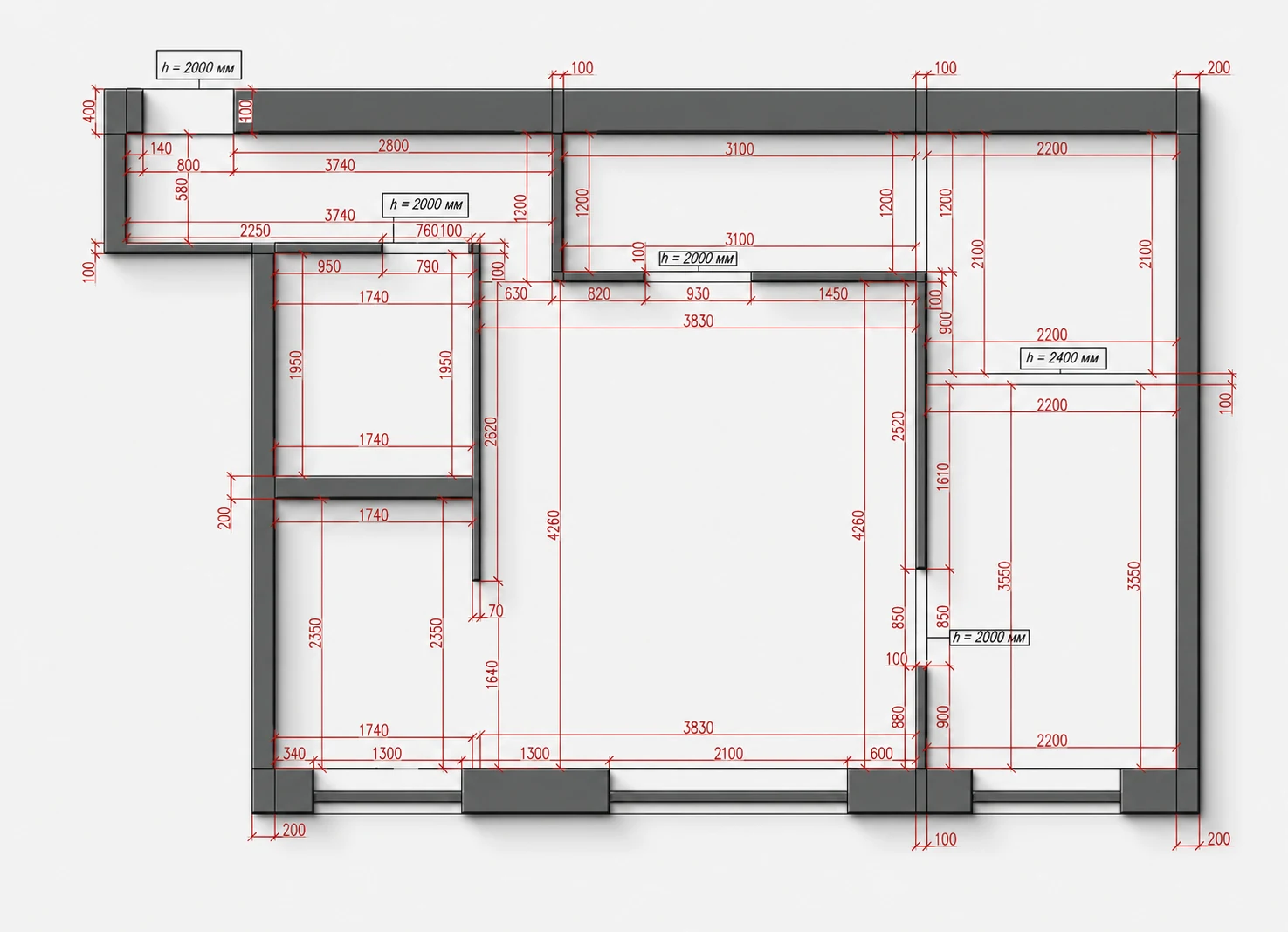

Обмерный план нежилого помещения с высотами и инженерными привязками — Для ремонта и проектирования к плану добавляют высоты, перепады, инженерные выводы и другие рабочие привязки.

Типовые ошибки при работе с планом БТИ

Часть проблем появляется еще до выезда на объект: заказчик отправляет старый скан, проектировщик начинает планировку по устаревшей схеме, а реальные перегородки и инженерные элементы обнаруживаются уже во время ремонта.

Ошибка	К чему приводит	Как проверить
Использовать старый план без сверки	Проект не совпадает с объектом, мебель и оборудование попадают в колонны, ниши или проходы.	Сделать фактический обмер перед проектированием.
Считать площадь только по договору	Появляются споры по аренде, продаже, эксплуатационным платежам и полезной площади.	Сравнить экспликацию, договор и фактическую площадь.
Не фиксировать высоты	Возникают ошибки с вентиляцией, подвесными потолками, вывесками, стеллажами и оборудованием.	Снимать высоты по зонам, включая балки и локальные понижения.
Пропустить инженерные элементы	Мокрые точки, вентиляция и электрооборудование конфликтуют с планировкой.	Отдельно отмечать стояки, шахты, щиты, радиаторы, выводы воды и канализации.

Связанные услуги и материалы

Вопросы и ответы

Можно ли сделать проект по старому плану БТИ?

Для предварительной оценки иногда используют старый план, но рабочий проект лучше делать по свежему обмеру. В нежилых помещениях часто меняются перегородки, проемы, инженерные зоны, витрины и высоты.

План ПИБ и план БТИ в Санкт-Петербурге — это одно и то же?

В быту эти названия часто используют как близкие. Для Санкт-Петербурга характерны архивные документы ПИБ и материалы технической инвентаризации. При заказе обмера важно прислать любой имеющийся план, чтобы специалист заранее увидел контур и состав помещений.

Что важнее для аренды: площадь по документам или фактическая площадь?

Для договора обычно используют данные, указанные сторонами в документах. Фактический обмер помогает понять, совпадает ли реальное помещение с договорной площадью, есть ли спорные зоны, занятые коридоры, подсобки, антресоли или изменения после предыдущего арендатора.

Можно ли заказать обмер без плана БТИ?

Да. План БТИ или ПИБ ускоряет подготовку и помогает сравнить фактическое состояние с архивной схемой, но обмер можно выполнить и без исходного плана. В таком случае специалист строит схему помещения по факту.

Обмерный план подойдет для кадастрового учета?

Обмерный план показывает фактические размеры и помогает подготовить исходные данные. Для кадастрового учета нужен технический план, который оформляет кадастровый инженер по установленным требованиям.

Какие файлы нужны проектировщику после обмера?

Обычно передают PDF для просмотра и DWG для работы в проектной программе. По задаче можно подготовить материалы для ArchiCAD или SketchUp, если проектировщик заранее указал требования к формату.

Нормативная база

Федеральный закон № 218-ФЗ «О государственной регистрации недвижимости», статья 24 о требованиях к техническому плану.
Жилищный кодекс РФ, глава 4 о переустройстве и перепланировке помещений в многоквартирном доме.
Приказ Росреестра № П/0082: требования к подготовке технического плана и составу его текстовой и графической частей.
ГОСТ 21.501: правила выполнения архитектурно-строительных рабочих чертежей, включая планы этажей, размеры, проемы и отметки.
Материалы ГБУ «ГУИОН» по перепланировке нежилых помещений и техническим планам.
