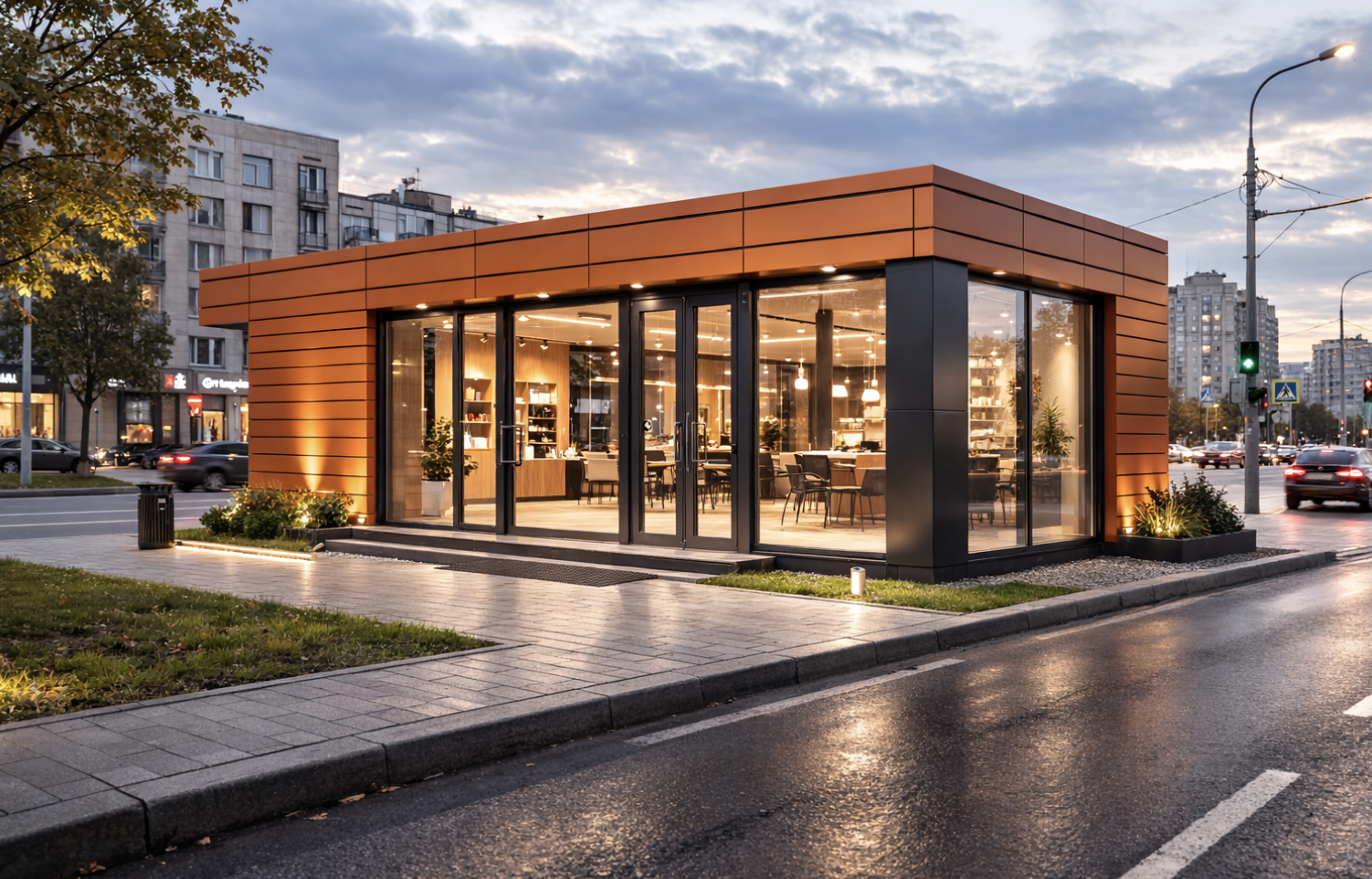

Реконструкция павильона в Санкт-Петербурге часто упирается в фактическое состояние объекта: перекосы каркаса, «гуляющие» отметки пола, витражи с отклонением по плоскости, а также инженерные вводы, которые в старых планах указаны условно. Когда проектирование опирается на приблизительные размеры, на монтаже возникают коллизии: не сходятся проёмы, не проходят трассы вентиляции, смещаются оси оборудования, растёт объём переделок и простои. Обмер павильона под реконструкцию фиксирует реальную геометрию: размеры и привязки, диагонали, высотные отметки, конструктивные элементы и точки подключения инженерных систем. Эти данные используют для выпуска рабочей документации (АР/КР/ОВ/ВК/ЭОМ) и расчёта объёмов работ.

Когда обмер нужен до начала реконструкции

• Нет актуальных чертежей или павильон уже переделывали: перегородки, короба, витражи, входная группа.
• Планируется перепланировка: санузел, кухня, склад, новые перегородки, перенос входа или кассовой зоны.
• Меняются витражи/входная группа/фасад: требуется проверка вертикальности, диагоналей и фактических размеров проёмов.
• Обновляются инженерные сети: вентиляция и кондиционирование, электрика, вода/канализация — важны точки ввода и высоты проходов.
• Павильон находится в ТЦ: ограничения по времени работ и доступу повышают цену ошибок, поэтому данные снимают один раз и точно.
• Ставится оборудование “в размер”: торговые линии, холодильные камеры, кухня, мебельные модули — нужна точная привязка и контроль проёмов.

Что именно измеряют в павильоне под реконструкцию

Состав обмеров зависит от задачи, но для реконструкции в коммерции (павильоны, островки, торговые точки, мини-кафе, шоурумы) чаще всего нужен следующий набор.

Архитектурные обмеры (АР)

• Планы помещений: длины стен, привязки, толщины перегородок, координаты углов, площади.
• Проёмы: ширина/высота, отметки порога, глубина откосов, направление открывания, закладные под двери/роллеты.
• Высоты: от чистого пола до низа перекрытия/ферм, до низа балок, до низа существующих коробов.
• Контроль геометрии: диагонали, непараллельность стен, отклонение углов от 90°.

Конструктив (КР) и каркас

• Оси колонн/стоек, размеры сечений, привязки к стенам/проёмам.
• Балки/ригелі/фермы: высоты, отметки низа, зоны ограничений по прокладке инженерии.
• Перепады пола: локальные «чаши», уклоны, ступени, пандусы.

Фасад, витражи, входная группа

• Габариты витражей, стоек, импостов, проёмов под двери.
• Вертикальность: отклонения стоек/плоскостей (важно для монтажа витражных систем и кассетных фасадов).
• Узлы крепления: места и размеры закладных, кронштейнов, козырьков, вывесок.

Инженерия: вводы и трассы (ОВ/ВК/ЭОМ/СС)

• Электрика: расположение ВРУ/щита, высоты установки, точки ввода, свободные зоны обслуживания (обычно минимум 700–1000 мм перед щитом по месту).
• Вентиляция/кондиционирование: существующие короба, проходы, высоты низа лотков/балок, точки вывода.
• Вода/канализация: стояки, диаметры видимых труб, отметки врезок, места возможного подключения.
• Слаботочка: интернет/касса/видео — точки и трассы, если их требуется сохранить или переносить.

Точность и допуски: какие цифры реально важны

Для реконструкции важна точность, достаточная для рабочей документации и монтажа. Практически применяют следующие ориентиры:

• Линейные размеры помещений: типичный контроль до ±5 мм на элементах интерьера и проёмах, где идут заводские изделия (двери, витражи, мебельные модули).
• Отметки высот: для прокладки ОВ/ЭОМ и подвесных потолков — контроль до ±5–10 мм по ключевым точкам.
• Диагонали проёмов: желательно фиксировать обе диагонали, разница показывает «ромб». Например: проём 3000×2500 мм. Диагонали по идеалу одинаковые. Разница 15 мм означает перекос, который даст проблемы при установке жёстких рам.
• Уклон пола: уклон 1% — это 10 мм на 1 метр. На длине 6 м перепад будет 60 мм. Для витрин и стыков плитки это критично.

Методика работ: как выполняется обмер павильона в ТЦ и отдельно стоящего

В Санкт-Петербурге часто встречаются два сценария: павильон в ТЦ и отдельно стоящий модуль. Методика немного различается.

Павильон в ТЦ (часто ночной доступ)

• План работ под временные окна: обмер фасада/витражей — до открытия, внутренние — ночью.
• Фиксация инженерии без отключений: фото + размеры + отметки, контроль проходов под будущие трассы.
• Контроль осей: привязка к устойчивым ориентирам (колонны ТЦ, оси коридора) для точного позиционирования входа и витрины.

Отдельно стоящий павильон

• Обмер контура и фасада по периметру: углы, диагонали, отметки порогов/площадки.
• Проверка «геометрии коробки»: параллельность, вертикальность, уклоны пола и кровли (если затрагивается).
• Инженерные вводы: фактические точки входа кабеля/воды/канализации, высоты и доступ для обслуживания.

Что вы получаете на выходе: состав обмерной документации

Комплект выдачи формируют под задачу реконструкции. Наиболее востребованный набор:

• Обмерный план с размерами, привязками, толщинами, площадями, диагоналями в ключевых местах.
• План потолка/ограничений: балки, фермы, короба, высотные отметки и «запретные зоны».
• Разрезы (обычно 2–4 шт. по объекту): высоты, отметки, уровни пола/потолка, важные узлы.
• Фасад/входная группа: витражи, проёмы, узлы крепления вывески/козырька (если требуется).
• Схема инженерных вводов (ЭОМ/ВК/ОВ по ТЗ): расположение, высоты, проходы.
• Фотоотчёт с подписями к спорным зонам.
• Файлы: PDF для согласований и печати + DWG (AutoCAD). По запросу — RVT (Revit) и облако точек при сканировании.

Типовые ошибки, которые выявляются на обмере (и экономят бюджет)

• Проём “на плане 1200”, по факту 1170: стандартная дверь не встаёт без подгонки.
• Низ балки «съедает» потолок: планировали потолок 3000 мм, по факту до низа балки 2870 мм — минус 130 мм для инженерии и света.
• Витраж «ромбом»: диагонали отличаются на 10–25 мм — требуется корректировка узлов или иной тип профиля/компенсаторы.
• Стояк в санузле смещён: вместо «в углу» стоит на 250–400 мм ближе к центру — меняется планировка и трассы.
• Перепад пола: на длине 8 м перепад 40–80 мм — влияет на плитку, пороги, витрины и стыковку мебели.

Стоимость и сроки обмера павильона под реконструкцию в СПб

Ниже — ориентиры по Санкт-Петербургу для коммерческих павильонов. Финальная стоимость зависит от площади, сложности (витражи, много ниш, антресоль), режима доступа (ТЦ, ночные смены), состава выдачи (PDF/DWG/RVT) и необходимости лазерного сканирования.

Условие / пакет	Что входит	Срок полевых работ	Срок подготовки чертежей	Ориентир по цене (СПб)
Базовый обмер до 30 м²	План с размерами и площадями, проёмы, фотофиксация	2–4 часа	1–2 рабочих дня	12 000–20 000 ₽
Реконструкция “стандарт” 30–80 м²	План + ключевые диагонали, отметки, 2–3 разреза, вводы инженерии (точки)	4–8 часов	2–4 рабочих дня	25 000–55 000 ₽
Реконструкция “расширенная” 80–150 м²	Планы + потолочные ограничения, разрезы, фасад/входная группа, инженерия по ТЗ	1 смена (6–10 часов)	4–7 рабочих дней	55 000–110 000 ₽
Павильон в ТЦ (ночной режим)	Любой пакет + учёт режима работ, пропусков, ограничений по шуму	по окнам ТЦ	по пакету	+15–35% к стоимости
Лазерное сканирование (сложная геометрия/витражи)	Сканирование + облако точек + планы/разрезы по облаку	от 2 часов до 1 смены	от 5 рабочих дней	от 80 ₽/м² + выдача чертежей
BIM/модель Revit (опция)	Модель LOD по договорённости + листы/экспорт	—	+3–10 рабочих дней	от 200 ₽/м²

Пример расчёта: павильон 60 м² в ТЦ, нужен комплект для реконструкции (планы, разрезы, отметки, вводы). Базовый диапазон 25 000–55 000 ₽. При ночном доступе +15–35%: итоговый коридор составит примерно 28 750–74 250 ₽ (25 000×1,15 и 55 000×1,35).

Как подготовить павильон к обмеру (чек-лист для заказчика)

1. Доступ: обеспечить проход во все зоны, открыть техшкафы, электрощиты, люки, подсобки.
2. Витражи/вход: убрать временные стойки, рекламные конструкции, по возможности освободить проёмы.
3. Инженерия: показать точки подключения, дать доступ к трассам (короба/потолок) там, где это возможно без демонтажа.
4. Ограничения ТЦ: заранее согласовать пропуска, время, правила (лестницы, стремянки, шум, фото).
5. ТЗ: перечислить, что меняется при реконструкции (фасад/вентиляция/электрика/санузел/перегородки) и в каком формате нужны файлы (PDF/DWG/RVT).

Частые вопросы по обмеру павильона под реконструкцию в СПб

Итог

Наши обмеры помогают заказчику закрыть три ключевые задачи: зафиксировать фактическую геометрию (размеры, привязки, контрольные диагонали), получить высотные отметки для потолков и инженерии, привязать инженерные вводы и точки подключения по месту. На основе этих данных наши специалисты выпускают обмерные чертежи в нужном формате (PDF/DWG, при необходимости — RVT), чтобы проектировщик быстро собрал рабочую документацию, а подрядчик смонтировал витражи, перегородки, инженерные сети и оборудование по точным размерам и отметкам.

Связанные услуги и материалы

Для павильонов и отдельно стоящих коммерческих объектов важны точные данные по конструктиву, витринам, входным группам и инженерии перед реконструкцией.

• Обмер магазинов и торговых площадей
• Обмеры промышленных и производственных зданий
• Кейс: обмер цокольного этажа под коммерцию
• Стоимость обмерных работ

Крупные офисы формата open-space в Санкт-Петербурге — бизнес-центры класса A и B, коворкинги, шоу-румы, складские и производственные open space — почти всегда имеют сложную геометрию, перепланировки и давно устаревшие планы БТИ. В результате:

• фактическая площадь помещения не совпадает с указанной в договоре аренды;
• сметы на ремонт и инженерные системы считаются “по бумажке”, а не по реальным метражам;
• подрядчики проектируют по планам, которые не соответствуют реальности.

Профессиональный обмер open-space помещений в СПб решает все эти проблемы: даёт точный фактический метраж, актуальную геометрию и надёжную основу для аренды, ремонта и эксплуатации.

Что такое open-space и почему его сложнее замерять

Open-space — это большие, минимально разделённые перегородками пространства: офисы, коворкинги, торговые залы, фуд-корты, склады с офисной частью. На первый взгляд кажется, что замерить такую «коробку» проще, чем квартиру. На практике всё сложнее, потому что нужно учесть:

• колонны, пилоны, несущие стены и ригели;
• ниши, выступы, радиусные и ломаные стены;
• разную высоту потолков, балки, инженерные фермы;
• антресоли, внутренние лестницы, подиумы;
• технические и инженерные зоны (шахты, венткамеры, серверные).

Обмер open-space помещений должен учитывать всё это, иначе ошибки в площади и геометрии приведут к пересогласованию проектов, дополнительным работам и конфликтам по аренде.

Что было задачей на объекте

Заказчику требовалось получить фактическую основу для большого open-space помещения: проверить реальную площадь, сетку колонн, проемы, высоты, инженерные зоны и ограничения, которые влияют на посадку рабочих мест, переговорных, проходов и будущую смету.

Что замеряли

Периметр, колонны, ниши, проемы, высоты, инженерные шахты, серверные зоны, лестницы, антресоли и участки с ограниченным доступом.

Сложность объекта

На больших площадях даже небольшое расхождение по колоннам, высотам или проходам меняет расчет рабочих мест, инженерии и стоимости ремонта.

Что получил заказчик

Фактический план и исходные данные для проектировщика, дизайнера, арендатора и подрядчиков, чтобы не опираться на устаревшие планы.

Смежные сценарии: обмер офисов, обмер для перепланировки и кейс обмер помещения под коворкинг.

Основные задачи профессионального обмера open-space в СПб

Наша задача создать точную инженерную модель помещения, на основе которой можно безопасно принимать решения: арендовать, перепланировать, проектировать инженерные системы.

1. Определить фактическую площадь open-space помещения. С учётом всех выступов, колонн, ниш, антресолей и технических зон. Фактическая площадь часто отличается от заявленной в документах на 3–10%.
2. Зафиксировать геометрию и конфигурацию пространства. Периметр, углы, несущие конструкции, ступени, перепады пола, сложные участки и зоны с ограниченным доступом.
3. Снять высоты и построить “объёмную” картину помещения. Высота до несущих конструкций, до чистового и подвесного потолка, высота под инженерными трассами — всё это критично для проектирования инженерии и размещения оборудования.
4. Подготовить точные планы и модели для проектировщиков. Планы, разрезы, при необходимости — 3D-модель или облако точек для дальнейшего BIM-проектирования.
5. Обеспечить юридически значимый метраж. Фактическая площадь open space используется при заключении и пересмотре договоров аренды и купли-продажи в Санкт-Петербурге и Ленинградской области.

Что проверяем для планировки open space

Для open space важны не только общая площадь и периметр. Заказчику нужны привязки, по которым можно рассадить сотрудников, поставить перегородки, спроектировать переговорные, кухню, зоны отдыха, электрику, слаботочку, вентиляцию и проходы без конфликтов на стройке.

Задача планировки	Какие данные нужны после обмера
Рассадка рабочих мест	Фактическая ширина зон, колонны, проходы, оконные простенки, радиаторы, подоконники и места, где мебель уменьшает маршрут движения.
Переговорные и кабинеты	Привязки перегородок к полу, потолку, витражам, дверным проемам, вентиляции, светильникам и пожарным/слаботочным точкам.
Электрика и слаботочка	Расположение щитов, розеток, трасс, рабочих групп, серверной, Wi-Fi-точек, кабельных каналов и зон подключения техники.
Вентиляция и акустика	Высоты потолков, короба, решетки, трассы кондиционирования, зоны переговорных, phone booth и места с повышенным шумом.
Кухня, принтерная, зоны отдыха	Вода, канализация, вентиляция, розетки, проходы, места установки техники, мебели и доступа к ревизиям.

Такой состав данных помогает проектировщику связать планировку с реальными колоннами, окнами, инженерией и маршрутами сотрудников, а арендатору — проверить, поместится ли нужное число рабочих мест без перегрузки пространства.

Технические особенности замеров больших open-space площадей

При обмерах больших офисных помещений open space в СПб проверяем факторы, которые влияют на планировку, инженерные решения, расчет рабочих мест и возможность разделения площади на функциональные зоны.

01

Высокие потолки и сложная геометрия

Фиксируем балки, фермы, подвесные потолки и инженерные трассы над рабочей зоной. Для таких участков нужны высотные отметки и пространственная привязка, чтобы проектировщик видел реальные ограничения по потолкам, свету и вентиляции.

02

Колонные ряды и шаг колонн

Привязываем каждую колонну к локальной системе координат и проверяем шаг контрольными измерениями. Эти данные нужны для расстановки мебели, перегородок, стеллажей, рабочих мест и инженерных трасс.

03

Отклонения стен и проектной геометрии

В зданиях старого фонда и реконструированных офисах углы могут уходить, стены не всегда параллельны, а фактический контур отличается от планов. На обмере фиксируем реальную геометрию, чтобы планировка не опиралась на устаревшую схему.

04

Мебель, техника и перекрытые зоны

В действующем офисе часть точек может быть закрыта сотрудниками, техникой, мебелью или стеллажами. Строим контрольные цепочки измерений и фиксируем доступные привязки, чтобы получить рабочие размеры без остановки офиса.

05

Функциональные зоны open space

Отдельно выделяем рабочую зону, переговорные, кухню, зоны отдыха, шоу-рум, складскую или сервисную часть. Это помогает считать площади по блокам, готовить план рассадки и проверять аренду отдельных зон.

Для крупных объектов

При необходимости ведём координацию обмеров по единой системе координат здания или комплекса. Это важно, когда несколько open-space помещений связаны общими инженерными системами, коридорами, шахтами и зонами аренды.

Методы и оборудование для обмеров open space

Для обмеров больших площадей open space в Санкт-Петербурге мы используем комбинацию инструментов, чтобы совместить точность, скорость и адекватный бюджет.

Метод	Типовая точность	Особенности и ограничения	Оптимален для
Лазерный дальномер	Погрешность до 2-3 мм на 10 м	Требует видимости точки; при загроможденности возможна работа от стен и по геометрическим цепочкам.	Офисные open-space до 1000-1500 м², типовые этажи БЦ.
Электронный тахеометр	Очень высокая точность позиционирования точек	Используется для построения опорной геодезической сети и привязки ключевых элементов.	Сложные объекты, протяженные помещения, связка нескольких уровней.
3D-лазерное сканирование	Высокая точность по трем координатам, плотное облако точек	Формирует детальное облако точек для построения 3D-модели и BIM; требует обработки данных.	Большие open-space с инженерией, производственные и складские помещения, реконструкция.
Комбинированный подход	Оптимальное сочетание точности и стоимости	Часть объекта снимается сканером, простые зоны — дальномером или тахеометром.	Большие и сложные объекты с ограниченным бюджетом и жесткими сроками.

Полезный совет
При выборе подрядчика спрашивайте не только про приборы, но и про формат результата: DWG, PDF, BIM-модель или облако точек. Это важно, если дальше с объектом работают проектировщики и инженеры.

Этапы профессионального обмера open-space помещения

Мы выстраиваем процесс так, чтобы минимально мешать работе действующего офиса в СПб и при этом снять максимум данных за один выезд.

1. Брифинг и постановка задачи. Фиксируем цели обмера: аренда, ремонт, реконструкция, технический план, узаконивание перепланировки. Определяем требуемые форматы: планы, разрезы, 3D, BIM.
2. Анализ исходных данных. Если есть планы БТИ, проектная документация или чертежи предыдущих подрядчиков — используем их как предварительную схему, отмечая потенциальные зоны расхождений.
3. Планирование схемы обмеров. Определяем точки установки оборудования, создаём опорную геодезическую сеть (для больших open-space), продумываем маршрут движения по объекту, чтобы не блокировать рабочий процесс.
4. Полевые измерения. Выполняем обмер периметра, внутренних элементов, колонн, проёмов, лестниц и антресолей; снимаем высоты, фиксируем сложные узлы. При 3D-сканировании формируем непрерывное облако точек.
5. Контроль качества измерений. Выполняем повторные контрольные промеры, сверяем замкнутые контуры, проверяем расхождения по площади и длинам. Цель — уложиться в заданный класс точности (как правило, погрешность по длине не более нескольких миллиметров на 10 м).
6. Обработка и моделирование. Переносим данные в CAD/BIM-среду, строим планы, разрезы, по необходимости — 3D-модели. Выявляем и устраняем геометрические противоречия.
7. Формирование пакета документов. Готовим конечный комплект: планы этажей, экспликации, разрезы, схемы высот, отчёт по площади, при необходимости — материалы для БТИ/кадастра.
8. Передача и обсуждение результата. Передаём файлы в согласованных форматах, поясняем структуру чертежей, при необходимости — взаимодействуем с вашими дизайнерами и инженерами.

Что подготовить перед обмером open-space офиса

Чем точнее сформулирована задача до выезда, тем меньше риск повторного визита и переделки чертежей. Для большого офиса важно сразу понимать, кто будет пользоваться результатом: арендодатель, дизайнер, проектировщик инженерии, подрядчик по ремонту, мебельщики или служба эксплуатации.

До выезда на объект

• Адрес, этаж, примерная площадь и режим доступа в бизнес-центр.
• Действующие планы: БТИ, PDF, DWG, схема арендатора или проект прошлого ремонта.
• Фотографии и видео зон с колоннами, перегородками, витражами, антресолями и инженерией.
• Правила прохода: пропуска, охрана, лифт, разгрузка, часы тихих работ.
• Контакт ответственного на объекте, который откроет технические помещения и потолочные зоны.

Что согласовать по результату

• Формат выдачи: PDF, DWG, разрезы, экспликация, 3D-модель или облако точек.
• Нужны ли отметки высот, привязки инженерных выводов, вентиляции, электрики и мокрых зон.
• Нужно ли делить площадь по функциональным зонам: рабочие места, переговорные, кухня, склад, серверная.
• Кому передается файл: дизайнеру, строителям, управляющей компании, арендодателю или мебельщикам.
• Крайний срок, если обмер нужен под сделку аренды, старт ремонта или согласование планировки.

Какие данные критичны для разных задач

Сценарий	Что проверяем особенно внимательно	Зачем это нужно
Аренда и проверка площади	Фактический метраж, контур помещения, колонны, ниши, неиспользуемые участки, границы зон.	Чтобы сверить полезную площадь, ставку аренды и состав помещений до подписания договора.
Рассадка сотрудников	Колонны, проходы, оконные простенки, двери, высоты, расположение розеток и слаботочных точек.	Чтобы рабочие места, переговорные и проходы поместились в реальную геометрию офиса.
Ремонт и fit-out	Потолки, инженерные трассы, вентиляцию, мокрые зоны, перепады высот, зоны ограниченного доступа.	Чтобы смета и рабочие чертежи не расходились с объектом при старте демонтажа и монтажа.
Перегородки и переговорные	Привязки к фасаду, витражам, потолку, колоннам, пожарным датчикам и инженерным выводам.	Чтобы новые помещения не конфликтовали с инженерией, светом, эвакуацией и существующими конструкциями.
Мебель и оборудование	Ниши, выступы, серверные, шкафы, стеллажи, узкие проходы, места подключения техники.	Чтобы мебельщики и подрядчики не закладывали размеры по условной схеме вместо фактического обмера.

Как принять обмерный план перед передачей подрядчикам

Файлы открываютсяPDF и DWG читаются без ошибок, масштаб и единицы измерения понятны.

Геометрия полнаяОтмечены стены, колонны, проемы, ниши, выступы, высоты и сложные углы.

Инженерия виднаЗафиксированы важные выводы воды, канализации, вентиляции, электрики и слаботочных линий.

Площади подписаныЕсть экспликация или разбивка по зонам, если она нужна для аренды, ремонта или рассадки.

Фото привязаныФото- и видеоматериалы помогают быстро найти спорные узлы на плане.

Ограничения отмеченыЗакрытые зоны, недоступные потолки и участки без доступа вынесены в комментарии.

Практический ориентир: если объект готовится к ремонту, перепланировке или переезду, лучше сразу заказать комплект под рабочее использование: обмерный план, высотные отметки, экспликацию и DWG. Если нужна только предварительная оценка бюджета, достаточно базового обмера и консультации по стоимости обмерных работ. Для офисных объектов также полезна отдельная страница обмер офисов.

Стоимость и сроки обмеров open-space в Санкт-Петербурге

Ориентировочная стоимость считается по площади. Для больших офисов open-space дополнительно учитываются колонны, высота, антресоли, заполненность мебелью, формат выдачи чертежей и срочность.

Площадь объекта	Стоимость	Обычный срок
до 100 м²	50 руб./м²	1 рабочий день
101-300 м²	45 руб./м²	1-2 рабочих дня
301-500 м²	40 руб./м²	2-3 рабочих дня
свыше 500 м²	по договоренности	от 3 рабочих дней

Базовый расчетПолевой обмер, фиксация основных размеров, проемов, колонн, высот и подготовка обмерного плана в согласованном формате.

Индивидуальный расчетНужен при антресолях, втором свете, плотной мебели, оборудовании, ограниченном доступе, срочном графике или расширенной выдаче DWG/разрезы/экспликации.

Для точного расчета пришлите примерную площадь, адрес, назначение помещения, нужный формат результата и 3-5 фотографий. После короткого брифа можно назвать бюджет и срок выполнения обмеров open-space в Санкт-Петербурге и Ленинградской области.

Что вы получаете по итогам обмеров open space

После выполнения обмеров open-space помещения в СПб вы получаете не просто набор цифр, а готовый инструмент для работы с объектом:

• Точные планы помещения с размерами, колоннами, внутренними перегородками, дверными и оконными проёмами.
• Экспликацию помещений и зон (если пространство разбито по функционалу или арендаторам).
• Схемы высот с указанием отметок чистового пола, подвесного потолка, несущих балок и инженерных трасс.
• Цифровые файлы в удобных для работы форматах: PDF для согласований и DWG/другие CAD-форматы для проектировщиков.
• При необходимости — облако точек или 3D-модель для BIM-проектирования и детальной проработки инженерных систем.
• Отчёт по площадям, который можно использовать как аргумент при переговорах по аренде или купле-продаже помещения.

Все материалы можно сразу передавать дизайнерам, инженерам, службе эксплуатации и арендодателю — без дополнительной “перерисовки”.

Для кого особенно актуальны обмеры open-space в СПб

• Арендаторы и собственники офисов и коворкингов. Проверка фактической площади open space перед подписанием или пролонгацией договора аренды.
• Девелоперы и управляющие компании. Подготовка корректной технической документации, коммерческих планов этажей, материалов для потенциальных арендаторов.
• Проектировщики, дизайнеры, инженеры. Надёжная база для архитектурного и инженерного проектирования без “сюрпризов” на объекте.
• Бизнесы, планирующие ремонт или реконструкцию. Обмеры open-space перед разработкой дизайн-проекта и инженерных решений позволяют избежать дорогих переделок.

Вопросы и ответы по обмерам open-space помещений

Если вам нужны точные обмеры open-space помещения в Санкт-Петербурге или Ленинградской области, оставьте заявку или свяжитесь с нами удобным способом. Мы предложим решение под ваш объект, срок и бюджет, а также поможем избежать переплат и ошибок на следующих этапах проекта.

Связанные услуги и материалы

Для open-space полезно дополнять кейс услугами по офисным и коммерческим обмерам, где особенно важны площадь, сетка колонн, инженерия и посадка рабочих зон.

• Обмер офисов в Санкт-Петербурге
• Обмер магазинов и торговых площадей
• Кейс: обмер помещения под коворкинг
• Стоимость обмерных работ

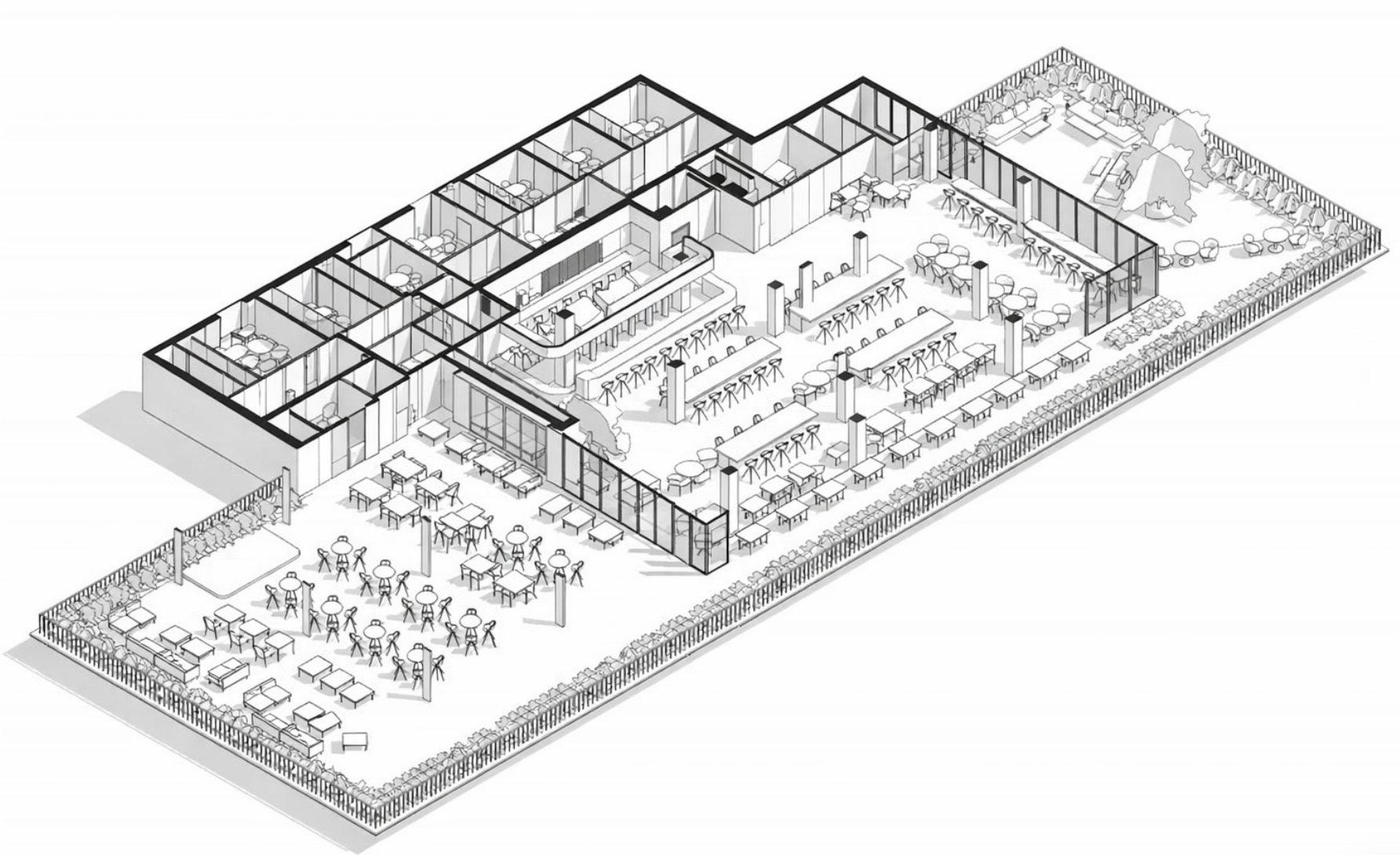

Обмер помещений под коворкинг нужен, когда важно точно зафиксировать open space, переговорные, сервисные зоны, инженерные коммуникации, посадочные места и реальные площади без расхождений. Такие замеры помогают корректно подготовить проект, рассчитать размещение рабочих мест, избежать ошибок при ремонте и согласованиях.

Обмер помещений под коворкинг выполняют до проектирования, ремонта и запуска гибкого офисного пространства, когда нужно получить точную геометрию объекта и избежать ошибок в планировке. Для такого формата особенно важны реальные размеры open space, переговорных, сервисных зон, коридоров, входных групп и инженерных узлов, потому что даже небольшие расхождения влияют на плотность посадки, расстановку мебели и итоговую вместимость площадки. В этом кейсе задачей было подготовить обмерную основу для дальнейшей планировки рабочих мест, переговорных и вспомогательных помещений без конфликта с фактической геометрией объекта. Заказчику требовались данные, на которые можно опираться при разработке дизайн-проекта, fit-out решений, инженерной увязке и расчёте количества посадочных мест.

Когда и зачем нужен обмер помещения под коворкинг

Коворкинг редко ограничивается одной «пустой коробкой». На практике в таких помещениях есть колонны, короба, стеклянные перегородки, зоны reception, ниши, участки с инженерными трассами и локальные ограничения по проходам. Если опираться только на поэтажный план или размеры от арендодателя, на стадии реализации быстро появляются расхождения между проектом и объектом. Обмер нужен, когда важно заранее проверить, сколько рабочих мест реально поместится на площади, как пройдут маршруты перемещения, где можно ставить перегородки, а где инженерия или конструктив не позволят повторить красивую схему из концепции. Для гибких офисных пространств это критично, потому что ошибка в нескольких точках может повлиять сразу на весь сценарий использования помещения.

Что усложняло объект

Основная сложность коворкинговых пространств связана с тем, что проектировщик работает не просто с геометрией стен, а с логикой будущей эксплуатации. Важно учитывать не только площадь помещения, но и фактическое положение колонн, коробов, дверных проёмов, инженерных стояков, вентиляционных решёток, слаботочных трасс и участков с ограниченной высотой.

• нужно точно зафиксировать open space и маршруты прохода между рабочими рядами;
• важно проверить переговорные, кабинеты, кухни, серверные и сервисные зоны в одной системе привязок;
• при наличии стеклянных перегородок и мебели ошибки в размерах быстро переходят в монтажные коллизии;
• инженерные коммуникации напрямую влияют на расстановку рабочих мест и функциональных блоков.

Что именно замеряли на объекте

В составе обмерных работ фиксировались линейные размеры помещений, длины стен, диагонали, высотные отметки, размеры и положение проёмов, а также все элементы, которые влияют на рабочую планировку и дальнейший монтаж. Отдельное внимание уделялось привязкам конструктивных и инженерных элементов к общей схеме помещения.

• границы open space, переговорных, кабинетов и вспомогательных помещений;
• колонны, пилоны, выступы, короба и ниши;
• оконные и дверные проёмы, стеклянные перегородки, входные зоны;
• инженерные стояки, вентиляционные решётки, выводы электрики и слаботочных сетей;
• участки с ограничениями по высоте, проходам и размещению оборудования.

Как выполнялись обмеры и что контролировалось

Замеры выполнялись с контролем геометрии по помещениям и ключевым функциональным зонам, чтобы данные можно было использовать не только для общего плана, но и для расстановки мебели, перегородок и инженерных решений. Для коворкинга этого типа важно не просто снять размеры по периметру, а проверить взаимное положение всех элементов, которые влияют на модульность пространства. Контроль выполнялся по диагоналям, привязкам колонн и коробов, ширине проходов, размерам проёмов и высотным ограничениям. Такой подход позволяет заранее увидеть участки, где проектная посадка рабочих мест или стеклянных перегородок может не совпасть с реальным состоянием помещения.

Какие проблемы помогает выявить обмер коворкинга

Даже на аккуратных коммерческих объектах фактическая геометрия часто отличается от планов, выданных ранее. Для коворкинга это особенно чувствительно: если в проект не попадают реальные привязки, возникают ошибки в компоновке рабочих мест, нарушаются проходы, смещаются перегородки и приходится переделывать часть решений уже на стадии ремонта.

• пересечения мебели и перегородок с колоннами, коробами и инженерными стояками;
• недобор по проходам между рабочими местами и сервисными зонами;
• ошибки в посадке reception, кухонных блоков, переговорных и кабинетов;
• расхождения между заявленной и фактической конфигурацией помещений;
• неудобные зоны, где без проверки нельзя корректно разместить рабочие места или оборудование.

Что получил заказчик по результатам работ

По итогам обмеров заказчик получил точную основу для дальнейшей разработки планировочных решений и проектной документации. Это позволяет принимать решения не по приблизительной схеме, а по фактическим данным объекта, что особенно важно для расчёта вместимости, деления пространства на функциональные зоны и увязки с инженерией. Практическая ценность такого обмера в том, что он снижает риск переделок на стадии fit-out, помогает корректно рассчитать количество рабочих мест, заранее проверить проблемные зоны и ускоряет переход от концепции к рабочему проекту. Для помещений под коворкинг это напрямую влияет и на бюджет, и на сроки запуска пространства.

Где такие обмеры особенно нужны

Подобные работы особенно востребованы, когда помещение под коворкинг берут в аренду, готовят под реконфигурацию офиса или запускают новый гибкий формат на базе бывшего административного, торгового или mixed-use пространства. Чем плотнее планируется рассадка и чем больше функциональных зон, тем выше роль точных исходных данных.

• запуск нового коворкинга или гибкого офисного пространства;
• перепланировка существующего офиса под open space и переговорные;
• подготовка помещения под fit-out и установку стеклянных перегородок;
• расчёт посадочных мест, сценариев использования и функционального деления площади.

Итог

Обмер помещения под коворкинг нужен не сам по себе, а как рабочая база для точной и экономически оправданной планировки. Когда на объекте заранее зафиксированы реальные размеры, привязки инженерии, конструктивные ограничения и функциональные зоны, проектирование идёт быстрее, а риск ошибок при ремонте и комплектации заметно снижается.

Связанные услуги и материалы

Для коворкингов полезно связывать кейс с офисными и open-space обмерами, где особенно важны рабочие зоны, переговорные и инженерные системы.

• Обмер офисов в Санкт-Петербурге
• Кейс: обмер open-space помещений
• Кейс: обмер офисных помещений в бизнес-центре
• Стоимость обмерных работ

Обмер офисных помещений — это фундаментальный этап работы с офисами в бизнес-центрах, от которого напрямую зависит корректность проектных решений, сроки реализации и отсутствие конфликтов с собственником здания и согласующими органами. В условиях плотной застройки Санкт-Петербурга и высокой вариативности планировок бизнес-центров даже незначительные расхождения в размерах могут привести к каскаду ошибок: от некорректной расстановки рабочих мест до отказов при согласовании перепланировки.

Мировая практика управления коммерческой недвижимостью давно рассматривает технический обмер не как формальность, а как инструмент контроля рисков. В российских реалиях, особенно в СПб и ЛО, эта роль усиливается: поэтажные планы бизнес-центров часто не отражают фактическое состояние помещений, а инженерные коммуникации и конструктив имеют индивидуальные особенности, которые невозможно учесть без точной фиксации на объекте.

Что было задачей на объекте в бизнес-центре

Офисное помещение в БЦ нужно было подготовить к проектированию и проверке планировочных решений. Для заказчика были важны фактическая площадь, реальные границы помещений, высоты, положение колонн, витражей, дверных проемов, мокрых точек, вентиляции, электрики и транзитных коммуникаций. Такие данные нужны перед ремонтом, переговорами с арендодателем, расстановкой рабочих мест и подготовкой чертежей для подрядчиков.

Зона офиса	Что проверяли на объекте	Зачем заказчику
Open space и кабинеты	Габариты, колонны, простенки, оконные и дверные проемы, высоты до потолка.	План рассадки, мебель, перегородки, расчет рабочих мест.
Переговорные и зоны приема	Положение стен, витражей, дверей, акустических и инженерных ограничений.	Проект перегородок, отделка, сценарии освещения.
Санузлы, кухня, мокрые точки	Вода, канализация, вентиляция, шахты, отметки и привязки выводов.	Проверка возможности перепланировки и подключения оборудования.
Инженерные трассы БЦ	Транзитные короба, вентиляционные каналы, электрические щиты, слаботочные точки.	Снижение риска переделок на стройке и конфликтов с управляющей компанией.

Что получил заказчик после обмера

Заказчик получает обмерный план офисных помещений с фактическими размерами, привязками инженерии, высотами и данными для дизайнера, проектировщика, мебельщиков и ремонтной бригады. Если офис арендуется, обмер помогает сверить заявленную площадь, границы арендуемой части и состав помещений до начала затрат на ремонт.

Связанные страницы: обмер офисов, обмер помещения после арендатора, обмер для перепланировки, стоимость обмерных работ.

Когда и зачем выполняется обмер офисных помещений в бизнес-центре

Обмер офисных помещений выполняют перед проектированием, перепланировкой, ремонтом и при изменении условий аренды, когда требуется подтверждённая геометрия и проверяемая площадь (м²). Причина работ — расхождения между поэтажными планами бизнес-центра и фактическими размерами. Для офисов в действующих БЦ Санкт-Петербурга диапазон расхождений по линейным размерам составляет 20–120 мм, по отметкам чистого потолка — 10–60 мм из-за балок, инженерных коробов и неоднородности подвесных систем. Измерения требуются, если в составе проекта есть перегородки, трассы инженерных сетей или расчёты размещения рабочих мест. При расхождении по ширине прохода на 50–70 мм может не выполняться заданная проектом ширина коридора, и планировочные решения корректируют до подачи материалов в районную администрацию. При смещении колонн на 30–60 мм нарушается модульность перегородок и дверных проёмов, что увеличивает объём подрезок и переносов на этапе монтажа. Состав и организацию обмерных работ целесообразно сопоставлять с режимом доступа в бизнес-центр: при доступе только в рабочие часы окно полевых измерений по офису 120–250 м² закладывают 4–8 часов, иначе возрастает риск повторного выезда на 1 день.

Задачи, где нужны подтверждённые размеры

1. Проект перепланировки офиса с изменением перегородок и функциональных зон, включая расчёт площадей по экспликации (м²).
2. Дизайн-проект и рабочая документация с привязкой мебели, оборудования, потолков, светильников, трасс инженерии.
3. Адаптация помещения под нового арендатора с пересчётом рабочих мест (шт.) и плотности размещения (м²/чел.).
4. Уточнение площади для договора аренды с контролем по замкнутому контуру и допустимой погрешностью 0,5–1,0% по контуру арендуемого блока.

Технический обмер офиса: что измеряют, с какой точностью и какие данные считаются достаточными

Технический обмер офиса включает геометрию, высоты и контроль инженерных узлов в объёме, достаточном для выпуска планов 1:50 и экспликации площадей. Для линейных размеров принимают точность фиксации ±5–10 мм, для высотных отметок — ±5 мм при наличии устойчивого репера и доступности контрольных точек. Критерий достаточности данных — возможность разместить перегородки и инженерные трассы без корректировок на объекте. Для офисного блока 120–250 м² формируют 80–150 контрольных узлов (углы, колонны, проёмы, шахты, инженерные точки). Для офисов 400–800 м² количество узлов увеличивают до 200–350, иначе погрешность привязок и расхождение площадей (м²) выходят за предел 1,0% по контуру аренды.

Геометрия и конструктив

Фиксируют контуры помещений (наружные и внутренние), толщины перегородок, габариты колонн, ниш, выступов и шахт. Для колонн указывают размеры в двух направлениях и положение относительно осей. Для деформационных швов фиксируют ширину (мм) и протяжённость (м), поскольку от этого зависит разрыв отделочных систем и трассировка инженерии.

Высоты и отметки

Фиксируют отметки чистого пола, фальшпола, нижней точки перекрытия, отметки подвесного потолка и локальные перепады. Для помещений с фальшполом перепады отметок в пределах одного офиса составляют 10–25 мм; при установке стеклянных перегородок это влияет на зазоры, сопряжения и высоты дверей.

Инженерные коммуникации: привязка и параметры

Привязку инженерных сетей выполняют по точкам подключения и выхода: стояки ВК, вентиляционные трассы, электрические щиты, лотки, слаботочные шкафы, пожарные извещатели и спринклеры. Для каждой точки указывают координаты (мм), высоту установки (мм) и габариты (мм). Для вентиляции дополнительно фиксируют сечение (мм) и направление трассы, поскольку при снижении свободной высоты на 300–450 мм меняются решения по потолкам и освещению. При расчёте вентиляции и акустики проектировщику требуется объём помещения (м³). Для офиса 450 м² при высоте 3,2 м объём составляет 1440 м³. При кратности воздухообмена 2–3 1/ч расчётный расход воздуха составляет 2880–4320 м³/ч, что влияет на размещение воздуховодов и высотные отметки потолка.

Контроль качества обмеров: как выявляют ошибки планов бизнес-центра и как принимают результаты

Ошибка исходных планов бизнес-центра обусловлена тем, что графика не всегда отражает изменения арендаторов и фактическое расположение инженерии. Следствие — несходимость контуров и экспликации. Расхождение по площади между планом и фактом достигает 0,7–2,5%; при площади 600 м² это составляет 4–15 м² и влияет на планировочные решения и договорные показатели. Контроль выполняют по замыканию контуров, диагоналям и независимому пересчёту площади. Для помещений до 30 м² допустимое расхождение диагоналей принимают до 10–15 мм, для помещений 50–120 м² — до 20–25 мм при условии отсутствия сложной криволинейной геометрии. Для контура аренды критерий приёмки площади — расхождение не более 0,5–1,0% между двумя методами пересчёта.

Контроль	Что проверяется	Критерий приёмки
Диагонали помещений	Прямоугольность, смещения стен	Δ ≤ 10–25 мм (в зависимости от площади)
Замыкание контура	Суммарная ошибка по ходу	≤ 10–15 мм на блок до 200 м²
Площадь по двум методам	Сходимость экспликации	Δ ≤ 0,5–1,0% по контуру аренды
Привязка колонн/шахт	Оси, габариты, смещения	Координаты в пределах ±10 мм

Обмер помещений для перепланировки офиса: данные, которые требуются для согласования

Обмер помещений для перепланировки офиса необходим, когда проект затрагивает перегородки, пути эвакуации, инженерные сети или функциональные зоны. Для согласования в Санкт-Петербурге используется практика рассмотрения материалов районными межведомственными комиссиями при администрациях районов; корректность исходных размеров влияет на отсутствие противоречий между существующим состоянием и проектными решениями. В составе обмерной документации фиксируют: несущие конструкции, существующие перегородки, проёмы, технические помещения, расположение шахт и стояков, а также инженерные узлы, влияющие на безопасность. Если объект расположен в границах зон охраны, проверяют допустимость вмешательства в конструктив и инженерные решения с учётом требований КГИОП. Если изменяется назначение помещений (например, устройство зоны приготовления пищи или выделение серверной), в Ленинградской области учитывают требования к санитарным параметрам и инженерным системам в рамках взаимодействия с Роспотребнадзором Ленинградской области. Критичны параметры: ширины проходов (мм), площади помещений (м²), высоты (м), координаты инженерных узлов (мм). Для офисов с плотной рассадкой персонала на стадии проектирования задают плотность 6–10 м²/чел.; при уменьшении показателя на 15–20% повышаются требования к расходу воздуха (м³/ч) и к электрическим нагрузкам, что отражается в ТЗ и в составе инженерных разделов.

Обмерная документация: состав выдачи, форматы, требования к использованию в проектировании

Результатом обмеров офисных помещений является комплект документов, пригодный для выпуска рабочей документации и проверки по критериям приёмки. В состав включают: планы 1:50/1:100, экспликацию помещений (м²), схемы высотных отметок, разрезы по ключевым узлам, схемы инженерии с привязками. Цифровая выдача — DWG и/или модель Revit с согласованным уровнем детализации. В документации фиксируют, по какому контуру указаны размеры и площади: по конструктиву или по чистовым поверхностям. Для офисов с готовой отделкой разница между конструктивом и чистыми размерами составляет 20–60 мм на стену из-за ГКЛ-обшивки, панелей и штукатурных слоёв. Если это не отражено, возникает ошибка в привязках перегородок и в экспликации (м²), а корректировка занимает 1–2 дня камеральных работ. По аналогии с задачами коммерческой недвижимости повышенные требования к привязкам инженерии и узлов применяются при обмере коммерческих помещений, где коллизии сетей и проёмов приводят к прямым переделкам на этапе СМР.

Стоимость и сроки обмерных работ: расчёт по площади, сложности и инженерным узлам

Стоимость и сроки обмерных работ определяются площадью (м²), количеством помещений, сложностью геометрии, числом контрольных узлов и объёмом инженерных привязок. Производительность полевых измерений для офиса без сложной инженерии составляет 120–250 м²/день на бригаду; при насыщенной инженерии и большом количестве узлов — 70–140 м²/день, поскольку увеличивается число измерений по высоте и привязок (мм). Тарифные ориентиры и состав выдачи по объектам удобно сверять в разделе стоимость, так как итоговая сумма зависит от формата выдачи (DWG/Revit), набора разрезов и сроков (дни).

Объект	Площадь	Состав работ	Срок	Стоимость
Офисный блок	до 200 м²	план 1:50, экспликация, отметки	1–2 дня	18 000–28 000 ₽
Офис 200–500 м²	200–500 м²	план + инженерные привязки (ОВ/ВК/ЭОМ)	2–4 дня	35 000–65 000 ₽
Этаж в бизнес-центре	500–900 м²	план + разрезы + узлы + инженерия	4–7 дней	70 000–130 000 ₽

Пример расчёта: офис 450 м² в действующем бизнес-центре, 12 помещений, 6 колонн, 2 шахты, фальшпол 120 мм, инженерия (ОВ, ВК, ЭОМ) с привязками 65 узлов. Полевая часть — 2 дня, камеральная обработка и выпуск чертежей — 1 день. Общий срок — 3 дня. Стоимость — 45 000–55 000 ₽ в зависимости от числа разрезов и требований к модели.

Полезные материалы для более глубокого изучения темы

Ниже приведены документы, применяемые при подготовке обмерной документации и проектировании офисов в общественных зданиях. Обозначения указаны в используемом в инженерной практике формате.

• СП 118.13330 «Общественные здания и сооружения»
• СП 1.13130 «Эвакуационные пути и выходы»
• СП 60.13330 «Отопление, вентиляция и кондиционирование»
• ГОСТ 21.501 «Правила выполнения архитектурно-строительных чертежей»
• Постановление Правительства Санкт-Петербурга от 04.02.2005 № 112 «О создании межведомственных комиссий»

Связанные услуги и материалы

Для офисов в бизнес-центрах важны точные исходные данные под планировку, рабочие места, инженерные системы и согласование изменений с арендодателем.

• Обмер офисов в Санкт-Петербурге
• Обмер помещений для дизайн-проекта
• Кейс: обмер офисного помещения
• Стоимость обмерных работ

Обмер цокольного этажа нужен в тех случаях, когда помещение планируют использовать под магазин, услуги, кабинет, шоурум, склад при торговой точке или небольшой объект общественного питания. Для цоколя критичны не только площадь и форма комнат, но и чистая высота, отметки пола, конфигурация входа, естественное освещение, вентиляция, эвакуационные пути и ограничения по инженерии. Без точного обмера легко ошибиться в посадке арендатора, смете на реконструкцию и составе будущего проекта.

На практике именно по цокольным помещениям чаще всего возникают неприятные сюрпризы: фактическая высота оказывается ниже ожидаемой, пол имеет перепады, существующие перегородки мешают нормальной планировке, а мокрые точки и вентиляция стоят не там, где их закладывали по старым схемам. Поэтому обмер цокольного этажа под коммерцию нужен не для формальности, а как рабочая база для принятия решения: брать помещение в работу, менять концепцию или заранее пересчитывать бюджет на адаптацию.

Когда обмер цокольного этажа нужен в первую очередь

1. Перед подписанием аренды или покупкой помещения, когда нужно быстро понять реальные ограничения объекта.
2. Перед разработкой дизайн-проекта, рабочей документации или перепланировки.
3. Перед реконструкцией входной группы, пола, перегородок и инженерных сетей.
4. Перед запуском коммерческого объекта, где критичны проходы, эвакуация, витрина, кассовая зона и размещение оборудования.
5. При споре по площади, геометрии или составу помещения между арендатором, собственником и подрядчиком.

Что именно проверяют при обмере цокольного этажа

В цокольных помещениях нельзя ограничиваться только длиной и шириной комнат. Полноценный обмер фиксирует все параметры, которые могут повлиять на проект, эксплуатацию и согласование.

Что проверяют	Почему это важно
Чистую высоту помещения, балки, понижения, участки с локальными перепадами	Чтобы понять, какой формат бизнеса реально можно разместить и не возникнут ли ограничения по мебели, оборудованию и проходам.
Отметки пола, уклоны, пороги, локальные перепады	Чтобы заранее оценить стоимость выравнивания пола, устройство подиумов, пандусов и безопасных маршрутов движения.
Входную группу, тамбур, лестницу, ширину проёмов	Чтобы понять, проходит ли оборудование, как организовать вход для посетителей и где будет конфликт по открыванию дверей.
Окна, приямки, уровень естественного света	Для оценки комфортности помещения и понимания, сколько потребуется искусственного освещения и дополнительных решений.
Вентиляцию, шахты, стояки, мокрые зоны, щитовые и слаботочку	Чтобы не столкнуться с невозможностью переноса оборудования и не перепроектировать помещение на поздней стадии.
Фактическую геометрию стен, ниш, выступов, колонн	Это влияет на планировку, торговое оборудование, встроенную мебель и чистую полезную площадь.

Какие проблемы чаще всего вскрывает обмер цокольного этажа

У цокольных этажей почти всегда есть особенности, которые не видны по старому плану или при беглом просмотре объекта. Обмер позволяет обнаружить их до того, как вы вложитесь в проект и отделку.

• Фактическая высота меньше, чем ожидалось по документам или словам арендодателя.
• Пол имеет несколько отметок и требует дополнительных работ по выравниванию.
• Лестница, вход или приямок съедают полезную площадь и мешают нормальному потоку посетителей.
• Существующие перегородки расположены так, что помещение трудно адаптировать под новый сценарий.
• Инженерные узлы ограничивают размещение кассы, санузла, кухни, мойки или оборудования.
• Вентиляция и освещение требуют не косметической, а полноценной технической доработки.

Что получает заказчик по итогам обмера

Результат качественного обмера — это не просто набор цифр. Заказчику нужен комплект, с которым можно обсуждать проект с дизайнером, архитектором, инженером, мебельщиками и подрядчиками по реконструкции.

• Обмерный план с фактическими размерами и привязками.
• План с отметками высот и перепадов, если это критично для входа и движения.
• Схема существующих инженерных точек и ограничений.
• При необходимости — разрезы, развёртки, дополнительные узлы по сложным участкам.
• База для расчёта бюджета на реконструкцию, проект и запуск коммерческого объекта.

Для каких форматов коммерции это особенно актуально

Обмер цокольного этажа особенно важен для помещений, где много требований к планировке и инженерии. Чаще всего это магазины, шоурумы, кабинеты услуг, небольшие офисы с клиентским потоком, мастерские, объекты бьюти-сферы, кофейни формата to go, помещения под склад при торговой точке и комбинированные сервисные объекты.

Если у объекта спорный вход, сложная лестница, низкие участки потолка или нестандартная конфигурация, обмер становится ещё важнее. В таких случаях решение «сначала нарисуем концепцию, а потом уточним размеры» почти всегда приводит к переделкам.

Как использовать результаты обмера дальше

После обмера цокольного этажа удобно сразу переходить к следующему шагу: проверять, какой формат бизнеса реально помещается, где размещать входную и клиентскую зоны, нужно ли поднимать или опускать пол, как проходят маршруты посетителей, хватает ли высоты под мебель и оборудование, какие инженерные точки придётся переносить и где возникнут основные затраты.

Именно поэтому такая работа полезна ещё до финального согласования аренды. На этапе переговоров обмер даёт аргументы не только для проекта, но и для обсуждения условий с собственником, если помещение требует заметных вложений.

Частые вопросы

Связанные услуги и материалы

Если вы оцениваете цоколь под коммерцию, обычно полезно сразу посмотреть смежные услуги и похожие объекты.

• Обмеры промышленных и производственных зданий
• Обмеры складов и складских помещений
• Обмер магазинов и торговых площадей
• Стоимость обмерных работ

Обмер зданий старого фонда в Санкт-Петербурге и Ленинградской области выполняют как инженерную процедуру: фиксируют геометрию, высотные отметки, отклонения, контрольные узлы и ограничения доступа с точностью, достаточной для проектирования и согласований. Результат обмеров — проверяемая обмерная документация, где каждая величина (мм, м, м²) имеет метод измерения и может быть перепроверена на объекте.

При работе с памятником архитектуры добавляется комплекс требований по объектам культурного наследия: предмет охраны, ограничения вмешательства, детализация охраняемых элементов и обоснование недоступных зон. Ошибка 20–30 мм в проёме, отметке или привязке узла приводит к несостыковке проектных решений и, как следствие, к возврату комплекта с доработками и сдвигу графика на 7–21 день из-за пересборки чертежей и пояснений.

Классификация объектов старого фонда и параметры, определяющие методику обмеров

Методику обмерных работ в старом фонде задают измеримые признаки: толщина капитальных стен 600–1200 мм, перекрытия по металлобалкам или дереву, сложный профиль проёмов, неоднородные уровни полов и потолков, следы многократных перестроек. Для целей проектирования фиксируют геометрию в единой координатной схеме этажа: базовые оси, привязки помещений, контрольные точки и связи между помещениями. Если объект имеет охранный статус, ключевым ограничением становится запрет на вмешательство без согласований. В этом случае часть параметров определяют косвенно: по доступным кромкам, габаритам, отметкам и геометрическим зависимостям. Недоступные параметры нельзя подменять проектными значениями; в составе обмерной документации фиксируют причину недоступности и технические последствия для проектирования (например, необходимость уточнения после демонтажа отделки в согласованных границах).

Техническое задание на архитектурные обмеры: входные данные и состав результата

Техническое задание формируют под конечную цель: перепланировка, приспособление, реставрация, трассировка инженерных сетей или обследование конструкций. Минимальный набор входных данных: адрес и этажность, план БТИ или архивные материалы (если есть), перечень помещений и зон доступа, перечень охраняемых элементов (по предмету охраны), требуемая стадия (П/РД), формат выдачи (DWG/RVT/PDF) и требуемая детализация узлов. В составе результата для старого фонда обычно выдают: планы помещений с размерами и привязками; ведомость проёмов; экспликацию площадей; разрезы/фрагменты с отметками; схемы контрольных точек; пояснительную записку с методикой и допусками. При отсутствии части исходных данных (например, нет архивных планов или закрыт доступ к чердаку) в записке указывают условия измерения, перечень недоступных зон и влияние на проектные решения (конкретно: какие отметки или толщины не подтверждены).

Методы измерений, точность и критерии приёмки: проверяемые величины

В старом фонде применяют комбинированный подход: лазерные дальномеры, контроль диагоналей, нивелирование отметок, привязка к стабильным базам (капитальные стены, лестничные клетки, оси проёмов), локальная детализация узлов. Для целей проектирования целесообразно принимать внутренний критерий качества: повторная проверка ключевых размеров должна давать расхождение не более ±3–5 мм на базовых линиях до 10 м при повторном измерении тем же методом и из тех же точек, а контроль диагоналей — не более ±5–8 мм на диагоналях 6–10 м. Эти значения достигаются при стабильной постановке прибора и фиксированных контрольных точках. Высотные отметки пола и потолка фиксируют по периметру помещения и в узлах деформаций. Практичный шаг контрольных точек — 2–4 м по периметру и дополнительно в местах перепадов. Для помещений 20–40 м² это даёт 8–16 отметок пола и 6–12 отметок потолка. Перепады полов в старом фонде, влияющие на проект (инженерные уклоны, пороги, уровни в санузлах), часто попадают в диапазон 30–80 мм; при перепаде 70 мм требуется отражение отметок и границ перепада на плане и разрезе. Кривизну стен фиксируют измерениями с шагом 1,0–1,5 м по длине стены и дополнительно в местах изменения профиля. Отклонения по плану в исторических помещениях могут составлять 30–120 мм на длине 6–12 м; эти значения напрямую влияют на компоновку мебели, трассировку инженерии и привязку перегородок.

Почему не сходятся площади в старом фонде: расчётные примеры и технические причины

Расхождение площадей между фактическими обмерами и архивными планами имеет измеримые причины: кривизна и завал стен, переменная толщина отделочных слоёв, перенос перегородок, появление коробов, печных шахт и инженерных каналов. Смещение стены на 40 мм по длине 8,0 м меняет площадь на 0,32 м² (8,0 × 0,04). Если таких помещений 10, суммарное расхождение достигает 3,2 м². Для объектов 80–120 м² это эквивалентно 2,5–4,0% площади, что критично для согласований и смет. Второй фактор — методика учёта: включение/исключение ниш, выступов, участков со сложной конфигурацией. Для согласований требуется, чтобы экспликация площадей была воспроизводима: границы помещений определены линиями ограждающих конструкций, а спорные зоны (ниши, короба, участки с переменной толщиной отделки) описаны и при необходимости выделены отдельной ведомостью. Проверка на объекте выполняется через контрольные диагонали и суммы участков. Если при сборке плана сумма отрезков по стене не совпадает с контрольным габаритом более чем на 10–15 мм на длине 10 м, требуется повторная проверка базовых точек и корректировка привязок.

Обмер памятника архитектуры: отличие от обмера квартиры и требования к детализации

Обмер памятника архитектуры отличается не «набором приборов», а контуром ограничений и детализацией фиксации охраняемых элементов. Добавляют фиксацию предмета охраны: профили проёмов, исторические откосы, карнизы, лепные элементы, лестницы, своды, участки кладки. Для таких узлов задают детальность: привязка в плане до 5 мм, съём сечений, отметки ключевых точек, фотофиксация с указанием точки съёмки и направления. Если вскрытие конструкций запрещено, параметр считают неподтверждённым и оформляют техническим условием. Пример: «толщина перекрытия не подтверждена; для целей расчёта инженерных трасс принять резерв по высоте 60–90 мм и предусмотреть уточнение после согласованного демонтажа отделки». Такой подход снижает риск коллизий в проекте и фиксирует границы ответственности сторон. Для сравнения подходов по типам объектов допустимо ориентироваться на логику измерений, применяемую на других работах: например, при обмере квартир в новостройках геометрия ближе к проектной, а диапазон отклонений чаще укладывается в меньшие величины. При этом базовый принцип один: измерение и привязка должны быть перепроверяемыми через контрольные точки и диагонали.

Что проверяет КГИОП в обмерах: измеримые причины замечаний и возвратов

При согласовании работ по объектам культурного наследия проверяют сопоставимость обмерной документации с предметом охраны и реализуемость проектных решений. Критичные точки проверки: корректность геометрии планов и отметок; наличие привязок узлов к капитальным конструкциям; отсутствие подмены фактических размеров проектными; достаточность фиксации охраняемых элементов; непротиворечивость планов, разрезов и экспликаций. Замечания возникают при конкретных дефектах комплекта: отсутствуют отметки в узле перепада (например, не отражён перепад пола 70 мм); проём задан без фактической ширины/высоты (мм) и отметки перемычки (мм); не показана толщина капитальной стены (например, 800–1000 мм), что влияет на привязки проёмов и на прохождение инженерных трасс. Если на планах не указан шаг контрольных точек и отсутствуют диагонали помещений, перепроверить план на объекте невозможно, что увеличивает риск возврата.

Состав обмерной документации: таблицы, ведомости, контрольные узлы и назначение данных

Состав обмерной документации задают решения, которые будут проверяться и строиться. Для старого фонда минимальный комплект включает: планы с размерами, диагоналями и привязками; ведомость проёмов; экспликацию площадей; разрезы с отметками; схемы узлов. Для сложной геометрии добавляют фрагменты и развертки. Количество контрольных узлов выбирают по масштабу объекта: 6–12 точек на квартиру/секцию и 20–60 точек на здание или блок помещений площадью 300–1500 м².

Элемент комплекта	Что фиксируется (единицы)	Назначение
Планы этажей	Длины (мм), диагонали (мм), привязки узлов (мм)	Планировочные решения, привязка перегородок, контроль геометрии
Ведомость проёмов	Ширина/высота (мм), отметка перемычки (мм), откосы (мм)	Проработка проёмов, проверка пересечений, согласование изменений
Отметки	Уровни пола/потолка (мм), перепады (мм), локальные уклоны	Инженерные сети, выравнивание, увязка высот
Экспликация	Площадь (м²) по фактическому контуру	Согласования, сметы, спецификации
Пояснительная записка	Метод измерений, допуски, ограничения доступа	Обоснование применимости данных и границ ответственности

Ключевой критерий качества комплекта — возможность независимой проверки на объекте: контрольные точки, диагонали, базовые привязки, согласованная методика учёта площадей (м²). В рамках данного объекта допустимо задавать дополнительный контроль: повторная проверка 10–15 ключевых размеров на месте до начала проектирования, чтобы исключить системную ошибку.

Стоимость и сроки обмеров старого фонда в СПб и ЛО

Стоимость и срок зависят от площади, этажности, количества помещений, сложности геометрии, числа контрольных узлов, доступа к чердакам, подвалам и техническим зонам, а также от состава выдаваемых чертежей.

Для расчёта нужны адрес и площадь объекта, количество этажей, цель обмера, сведения об охранном статусе и перечень нужных листов. Актуальные базовые ориентиры приведены на странице стоимости обмерных работ; точную сумму и график согласуют после уточнения задачи.

Полезные материалы для более глубокого изучения темы

Документы ниже применяются при подготовке исходных данных, выпуске чертежей по СПДС и оценке состояния конструкций. Обозначения приведены в общепринятом виде.

•     Федеральный закон № 73-ФЗ «Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации».
•     СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».
•     ГОСТ 21.501-2018 «СПДС. Правила выполнения рабочей документации архитектурных и конструктивных решений».
•     ГОСТ Р 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации».
•     ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния».

Связанные услуги и материалы

Для объектов старого фонда особенно важны точные замеры сложной геометрии, перекрытий, лестниц, проёмов и узлов под реконструкцию и согласование.

• Обмер помещений для дизайн-проекта
• Обмер частного дома в Санкт-Петербурге
• Кейс: обмер мансардного этажа
• Стоимость обмерных работ

Мансардный этаж относится к помещениям со сложной геометрией, формируемой конструкциями кровли и несущими элементами здания. В отличие от типовых этажей, здесь отсутствует постоянная высота потолка, а ограждающие поверхности имеют наклон и переломы. Эти особенности напрямую определяют состав обмерных работ, перечень фиксируемых параметров и требования к точности исходных данных. Для целей проектирования, расчёта площадей, размещения инженерных систем и подготовки материалов для согласований требуется обмер, отражающий фактическое состояние мансардного этажа. Использование упрощённых схем или архивных планов без проверки приводит к искажению геометрии, перерасчётам и корректировкам проектных решений на последующих стадиях.

Что было задачей на объекте

Мансардный этаж нельзя корректно описать обычным прямоугольным планом. На таком объекте важны скаты кровли, переменная высота, ниши, балки, стойки, оконные откосы и участки, где мебель или перегородки физически не встанут. Задача обмера — зафиксировать реальную геометрию этажа так, чтобы дизайнер, проектировщик или подрядчик могли работать по фактическим размерам, а не по приблизительной схеме.

Что замеряли

Контур помещений, высоты в ключевых точках, линии скатов, проемы, окна, ниши, выступы, балки и инженерные выводы.

Сложность мансарды

Размеры меняются по высоте, часть площади ограничена скатами. Ошибки проявляются при заказе мебели, устройстве лестницы, санузла или встроенных шкафов.

Что получил заказчик

Обмерный план с фактической геометрией, высотными отметками и данными для проекта, сметы и рабочих чертежей.

Где такие обмеры особенно нужны

Точный обмер мансарды нужен перед ремонтом, реконструкцией частного дома, устройством санузла на верхнем этаже, заказом встроенной мебели, утеплением, перепланировкой и подготовкой дизайн-проекта. Если на объекте есть скаты, старые несущие элементы или нестандартная кровля, ручной план от собственника почти всегда требует проверки на месте.

Связанные страницы: обмер частного дома, обмер для дизайн-проекта, стоимость обмерных работ, обмер дуплекса для реконструкции.

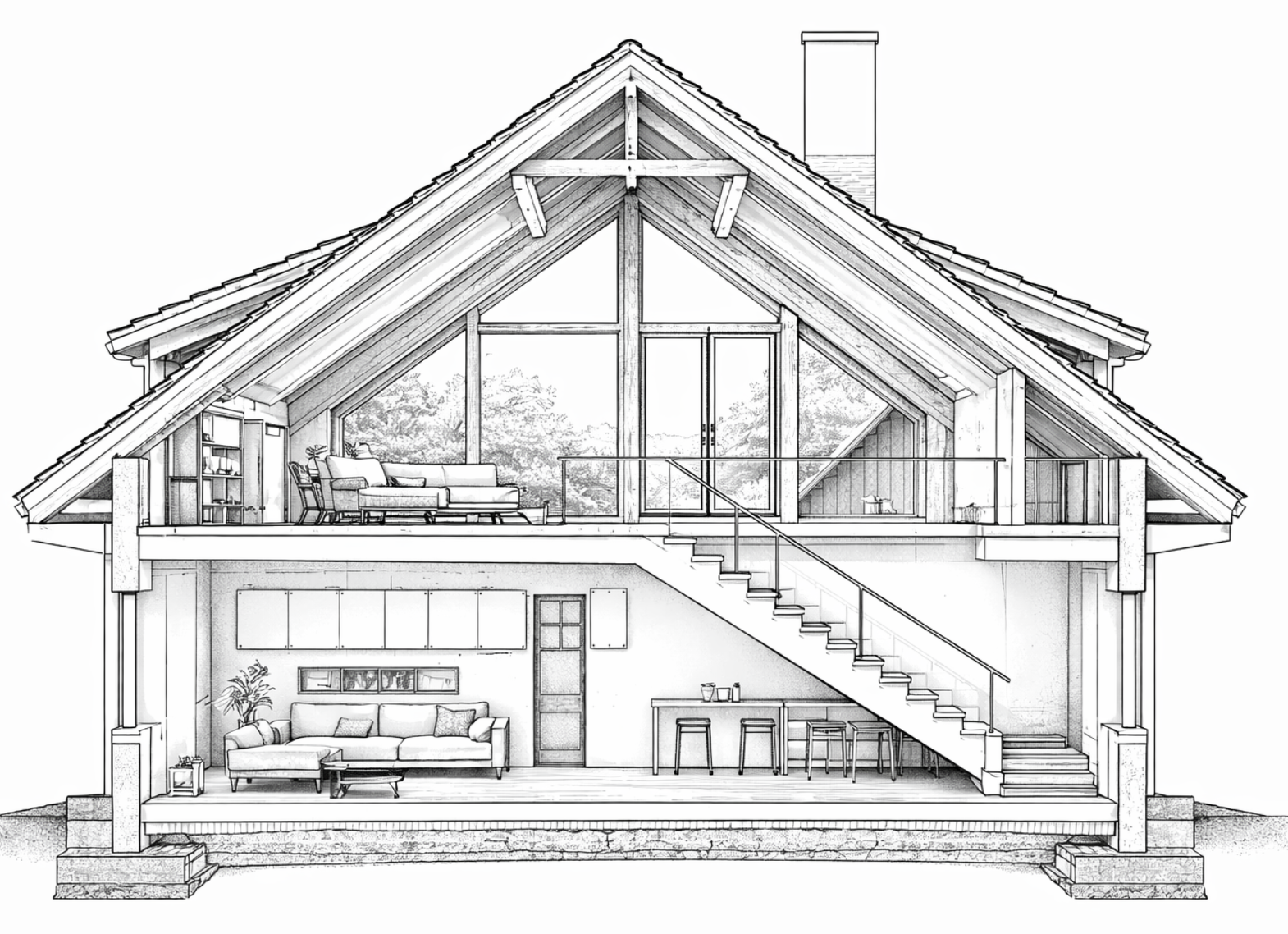

Геометрическая специфика мансардного этажа

Основной особенностью мансардного этажа является переменная высота помещений, обусловленная наклонными плоскостями кровли. В пределах одного помещения высота от чистового пола может изменяться от 1,20–1,40 м в прижимных зонах до 3,50–4,50 м в районе линии конька. Такая конфигурация исключает возможность применения стандартных методов обмера по периметру пола. Для корректной фиксации геометрии требуется измерение параметров в вертикальных сечениях с привязкой к характерным точкам: линии конька, переломам скатов, зонам примыкания кровли к вертикальным ограждениям.

Наклонные плоскости и параметры скатной кровли

Каждая наклонная плоскость мансарды рассматривается как отдельный геометрический элемент. В составе обмерных работ фиксируются угол наклона (в градусах), длина проекции по полу (м) и фактическая длина по скату (м). Для обеспечения точности расчётов высотные отметки снимаются с шагом 500–1000 мм вдоль линии ската. Такой интервал позволяет корректно определить границы зон с ограниченной высотой и избежать усреднения параметров, недопустимого при проектировании мебели, вентиляционных коробов и трасс инженерных сетей.

Высотные отметки и расчёт площади мансардного этажа

Расчёт площади мансардного этажа выполняется с учётом высотных ограничений. Для жилых и общественных помещений минимальная высота, учитываемая в составе полезной площади, принимается в диапазоне 1500–1800 мм в зависимости от назначения и проектных решений. В обмерной документации высотные отметки указываются в миллиметрах относительно уровня чистового пола. Допустимая погрешность измерений составляет не более ±5 мм. Это значение используется как критерий приёмки обмерных работ для последующего проектирования.

Параметр	Значение
Минимальная высота для полезной зоны	1500–1800 мм
Шаг высотных замеров	500–1000 мм
Допустимая погрешность обмера	±5 мм

Обмер мансардного этажа для проектирования и согласований

При разработке проектной документации мансардный этаж обмеряется по фактическому состоянию объекта. Архивные планы допускаются только в качестве справочного материала, так как деформации несущих конструкций и изменения кровли со временем приводят к отклонениям геометрии. В составе обмерных работ выполняется фиксация периметра, высотных отметок, углов наклона, оконных и дверных проёмов, а также привязка несущих элементов. Эти данные используются при подготовке архитектурных и инженерных разделов и предоставляются в составе материалов для районных администраций. Состав и формат обмерных работ описаны на странице услуг. Примеры реализованных объектов со сложной геометрией приведены в разделе наши работы.

Типовые ошибки при обмере мансардных помещений

Ключевые ошибки связаны с недостаточной детализацией геометрии. На практике выявляются обмеры без промежуточных высотных отметок, отсутствие вертикальных разрезов и некорректная привязка оконных проёмов к плоскостям кровли. Последствием таких ошибок является корректировка проектных решений, увеличение сроков согласования на 10–30 рабочих дней и необходимость повторного выезда на объект.

Нормативные требования и практика СПб и Ленинградской области

Обмер мансардного этажа выполняется с учётом требований СП, СНиП и ГОСТ, регламентирующих оформление обмерных чертежей и расчёт площадей. В практике Санкт-Петербурга особое внимание уделяется читаемости планов, наличию высотных разрезов и корректности обозначений наклонных плоскостей. При рассмотрении материалов районные администрации проверяют соответствие заявленных решений фактической геометрии. Отсутствие данных по высоте и углам наклона является основанием для выдачи замечаний.

Стоимость и сроки выполнения обмеров мансардного этажа

Стоимость и сроки обмерных работ зависят от площади, сложности геометрии и количества контрольных узлов. Дополнительное влияние оказывает необходимость выполнения разрезов и детальной фиксации наклонных плоскостей.

Параметр	Значение
Площадь до 100 м²	от 18 000 ₽
Площадь 100–200 м²	от 22 000 ₽
Срок выезда на объект	1–2 дня
Подготовка обмерных чертежей	3–5 рабочих дней

Пример расчёта: мансардный этаж площадью 120 м², ломаная кровля, 18 контрольных сечений с шагом 0,5–1,0 м. Срок выполнения — 6 рабочих дней, допустимая погрешность — ±5 мм. Подробные ориентиры приведены на странице стоимости.

Полезные материалы для более глубокого изучения темы

• СП 54.13330 «Здания жилые многоквартирные»
• СП 118.13330 «Общественные здания и сооружения»
• ГОСТ 21.501 «Правила выполнения рабочей документации»
• Инструкция БТИ по проведению обмерных работ и расчёту площадей

Связанные услуги и материалы

Для мансард важны точные данные по уклонам кровли, полезной высоте, окнам и узлам примыкания, которые влияют на проект и мебель.

• Обмер частного дома в Санкт-Петербурге
• Обмер помещений для дизайн-проекта
• Кейс: обмер дуплекса для реконструкции
• Стоимость обмерных работ

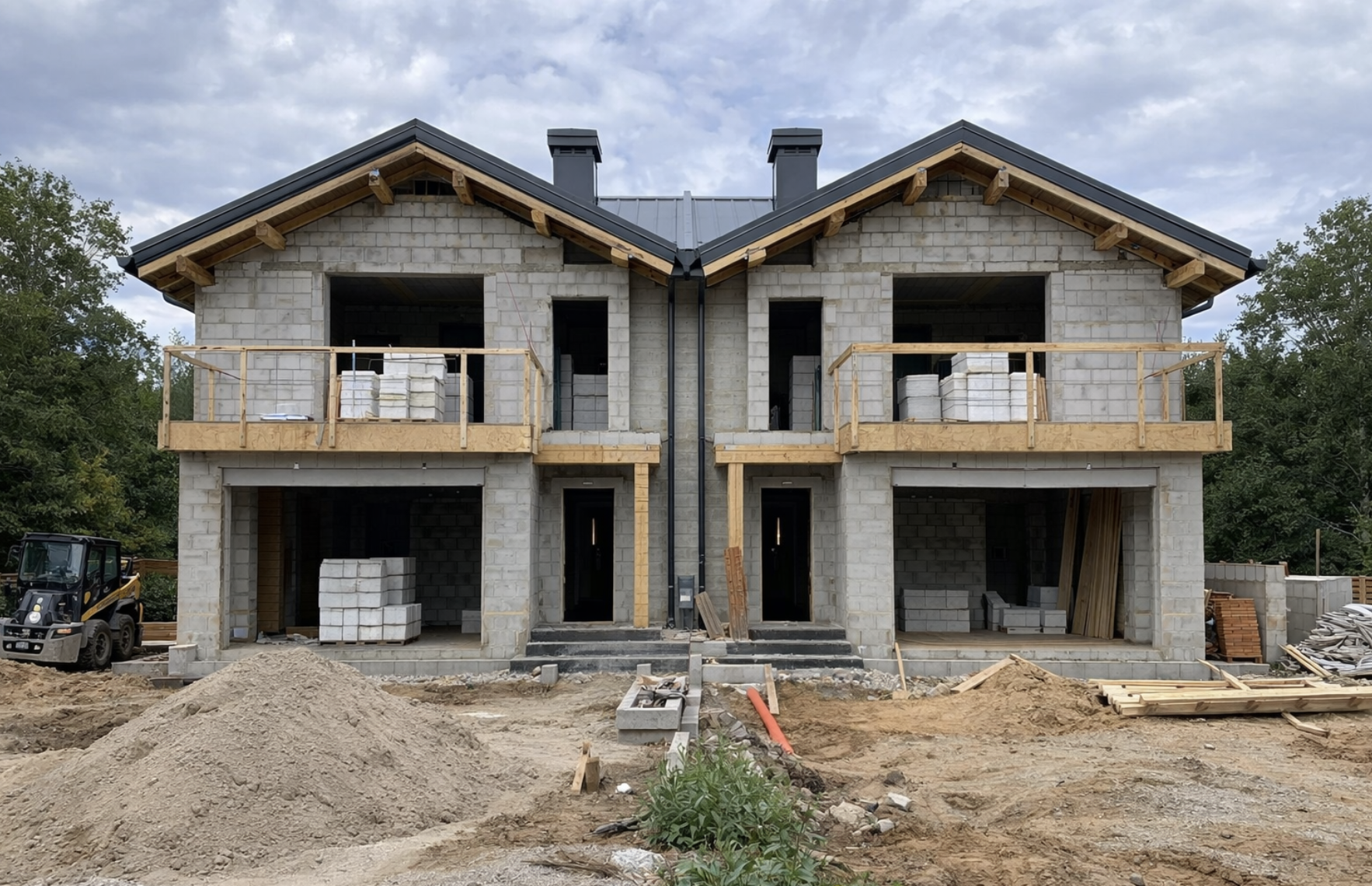

В рамках данного объекта выполнялись обмерные работы дуплекса общей площадью около 360 м² для целей проектирования реконструкции в Санкт-Петербурге и Ленинградской области. Результатом должен быть комплект, пригодный для разработки архитектурных, конструктивных и инженерных решений, а также для согласования с районными администрациями в пределах их компетенций. Обмер дуплекса перед реконструкцией является исходным этапом проектирования, так как проектные решения должны опираться на фактические геометрические параметры здания. Для дуплекса критично взаимное положение секций: общая несущая стена и сопряжённые перекрытия формируют единую конструктивную схему, при этом каждая половина здания может иметь собственные изменения планировки и отметок.

Исходные данные объекта и ограничения реконструкции

Объект — двухэтажный жилой дуплекс с двумя секциями и общей несущей стеной между ними. Площадь по факту — около 360 м², этажность — 2. Актуальной обмерной документации не было; имелись разрозненные планы БТИ, выполненные в разные периоды. На стадии обследования входных данных установлено, что планы БТИ не дают требуемой точности для проектирования реконструкции без дополнительной проверки по месту. Ограничение реконструкции — выполнение работ без демонтажа основных несущих элементов. Это требовало точной фиксации: положения несущих стен, толщин конструкций (в диапазоне 250–380 мм), размеров проёмов, высотных отметок перекрытий и отметок чистых полов. Для конструктивных решений важны не только размеры, но и привязки по осям и контроль геометрии замкнутых контуров помещений.

Обмер дуплекса для реконструкции: цели и задачи

Обмер дуплекса для реконструкции выполняется как инженерная процедура получения исходных данных, а не как фиксация площадей. Цель — обеспечить проектировщика проверяемыми величинами в мм и м², чтобы расчёты проёмов, усилений, лестниц и инженерных трасс выполнялись без допущений.

1. Определить фактические габариты здания по наружному контуру и контрольным точкам с точностью по линейным размерам не хуже ±5 мм на базовых участках.
2. Снять внутренние размеры помещений, включая контроль диагоналей для помещений площадью более 20 м².
3. Зафиксировать положение несущих стен и перегородок, включая привязки проёмов и простенков.
4. Снять высотные отметки полов и перекрытий, фиксируя перепады отметок в мм и привязку к принятому нулевому уровню.
5. Подготовить поэтажные обмерные планы и экспликации помещений для архитектурных и конструктивных разделов проекта.

Для дуплекса обязательна проверка сопряжения секций: общая стена, примыкания перекрытий и сопряжение инженерных стояков должны быть привязаны в единой системе координат здания. Это снижает риск несоосности проёмов и конструктивных узлов при реконструкции.

Сложности при обмере дуплекса и измеримые риски

Ключевая сложность — отсутствие геометрической симметрии между секциями. При контрольных замерах установлено, что помещения одинакового назначения в разных секциях имеют различия по длине и ширине. Разница по линейным размерам стен в сопоставимых помещениях составила 20–60 мм, по размерам проёмов — 15–40 мм. Дополнительно выявлены различия по высотным отметкам чистых полов между секциями до 55 мм. При проектировании реконструкции это влияет на высоту ступеней, сопряжение полов в общих узлах, уклоны инженерных коммуникаций, отметки подоконников и перемычек. Площадь отдельных помещений отличалась от данных БТИ на 3–7%, что при общей площади здания даёт расхождение до 20–25 м².

Параметр	Зафиксированный диапазон	Назначение данных
Отклонение линейных размеров стен	20–60 мм	Привязки проёмов, конструктивные узлы, площади
Отклонение размеров проёмов	15–40 мм	Перемычки, усиления, подбор блоков, отделка
Разница отметок чистых полов	до 55 мм	Лестницы, сопряжение полов, инженерные уклоны
Расхождение площадей с БТИ	3–7%	Экспликации, расчёт материалов, согласования

Методика обмерных работ: оборудование, контроль и критерии приёмки

Обмер выполнялся лазерными дальномерами с паспортной точностью ±1,5 мм и контрольными рулетками. Фиксация размеров велась в мм, площади — в м². Для снижения накопленной погрешности применялся контроль диагоналей и повторные измерения на критичных узлах: проёмы, сопряжения стен, лестничные клетки, санузлы, участки с перепадом отметок. Критерии приёмки обмерного комплекта для целей проектирования реконструкции включали: замкнутые контуры помещений, проверенные диагонали, согласованность размеров смежных помещений, привязки проёмов к осям и простенкам, наличие высотных отметок с шагом не более 3–5 м по протяжённым помещениям и коридорам. Для проёмов фиксировались: ширина и высота в мм, толщина стены в зоне проёма, положение относительно ближайших углов/осей.

Результаты обмера и влияние на проект реконструкции

По итогам обмера сформирована база фактических размеров для архитектурных и конструктивных решений. Выявленные отклонения позволили корректно привязать проёмы, определить реальные толщины стен и зафиксировать отметки перекрытий. Это исключает ситуацию, когда на стадии проектирования проём “встаёт” в несущую часть или лестница не набирает высоту ступеней при допустимом подступёнке. Данные использовались для уточнения планировочных решений и для расчётов инженерных систем: трассировка вентиляции и канализации зависит от высот и уклонов; ошибки по отметкам в 30–50 мм приводят к пересечению балок, снижению высоты помещений и переделке узлов.

Состав обмерной документации и выходные данные

По результатам обмерных работ подготовлен комплект, пригодный для проектирования реконструкции и передачи в работу смежным специалистам. Для целей расчёта и выпуска чертежей применялись единые обозначения и согласованная система отметок.

• Поэтажные обмерные планы с линейными размерами в мм и замкнутыми контурами помещений.
• Экспликации помещений с фактическими площадями (м²) и назначением помещений.
• Схемы высотных отметок: отметки полов, перекрытий, критичных узлов (мм).
• Привязки несущих стен, перегородок и проёмов с указанием простенков и толщин.

Информацию о составе работ и возможности выполнения обмеров для разных типов объектов можно уточнить в разделе услуги. Для сопоставления подходов по объектам жилого фонда и коммерции применяются отдельные методики.

Стоимость и сроки

Стоимость и сроки определяются площадью (м²), этажностью, количеством помещений, наличием сложной геометрии, числом контрольных узлов (проёмы, лестницы, санитарные зоны), а также требованием по высотным отметкам. Для дуплекса отдельным фактором является необходимость увязки двух секций в одной системе координат и проверка общих конструкций.

Параметры объекта	Стоимость, ₽	Срок, дни
Дуплекс до 300 м²	45 000 – 60 000	2–3
Дуплекс 300–500 м²	60 000 – 85 000	3–5

Пример расчёта: дуплекс 360 м², 2 этажа, контроль проёмов и отметок, экспликации и поэтажные планы. Срок выполнения — 4 рабочих дня. Стоимость — 70 000 ₽.

Полезные материалы для более глубокого изучения темы

• СП 54.13330.2022 «Здания жилые многоквартирные»
• СП 55.13330.2016 «Дома жилые одноквартирные»
• СП 118.13330.2021 «Общественные здания и сооружения»
• ГОСТ 21.501-2018 «Правила выполнения архитектурно-строительных чертежей»
• СП 20.13330.2016 «Нагрузки и воздействия»

Связанные услуги и материалы

Для дуплексов и двухуровневых объектов критично заранее фиксировать этажность, лестницы, мокрые зоны и привязки под реконструкцию.

• Обмер частного дома в Санкт-Петербурге
• Обмер помещений для дизайн-проекта
• Кейс: обмер жилого дома в посёлке Лебяжье
• Стоимость обмерных работ
